Toyota C-HR > Glühlampen

Wartung und Pflege / Wartung in Eigenregie / Glühlampen

Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit von der jeweiligen Glühlampe kann der Austauschvorgang unterschiedlich schwierig sein. Da die Gefahr einer Beschädigung der Komponenten besteht, empfehlen wir, den Austausch von einem Toyota- Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb durchführen zu lassen.

Vorbereitungen zum Auswechseln von Glühlampen

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe.

Lage der Glühlampen

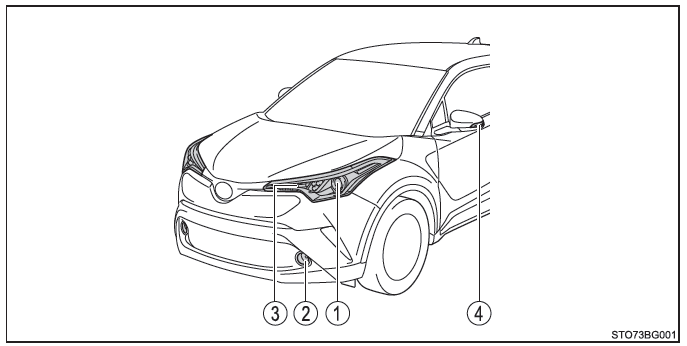

■ Vorn

Toyota CH-R. Wartung und Pflege

  1. Scheinwerfer (Ausführung mit Halogenlampe)
  2. Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit Glühlampe)
  3. Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
  4. Seitliche Fahrtrichtungsanzeiger

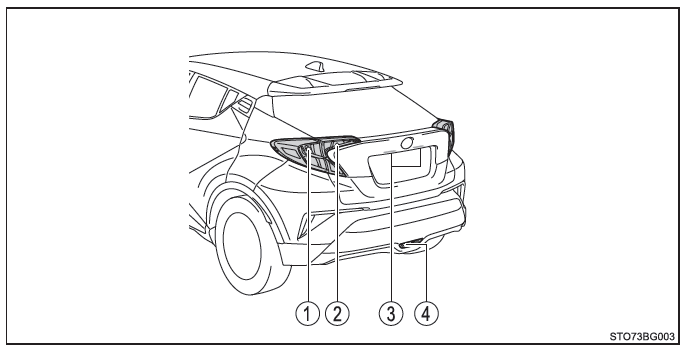

■ Hinten

Toyota CH-R. Wartung und Pflege

  1. Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
  2. Rückfahrscheinwerfer (Ausführung mit Glühlampe)
  3. Kennzeichenleuchten
  4. Nebelschlussleuchte

Glühlampen auswechseln

■ Scheinwerfer (Ausführung mit Halogenlampe)

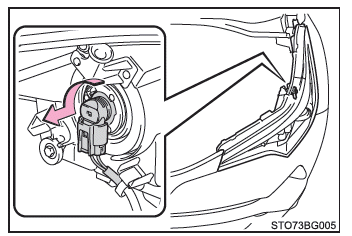

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

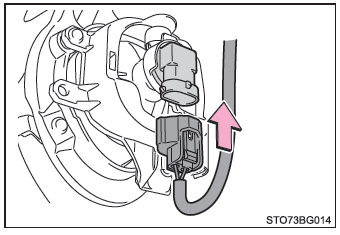

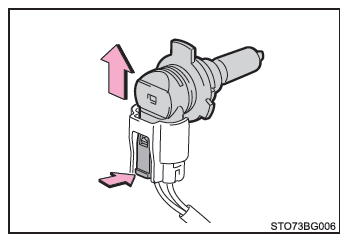

2. Drücken Sie auf die Entriegelung und entfernen Sie den Stecker.

Toyota CH-R. Wartung und Pflege

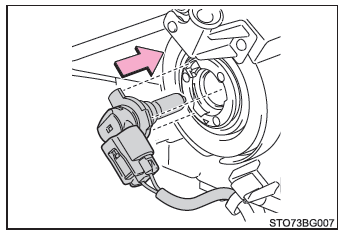

3. Ersetzen Sie die Glühlampe und bauen Sie den Lampensockel ein.

Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die Glühlampe ein.

Toyota CH-R. Wartung und Pflege

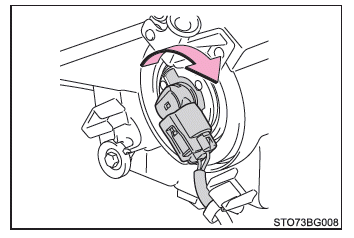

4. Drehen und arretieren Sie den Lampensockel.

Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen.

Schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht aus der Fassung dringt.

Toyota CH-R. Wartung und Pflege

■ Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit Glühlampe)

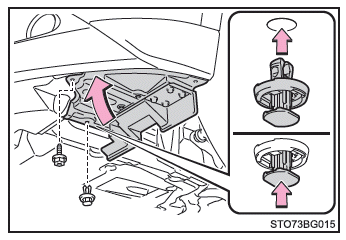

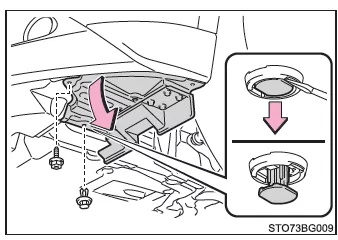

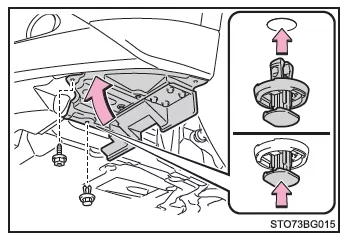

1. Entfernen Sie die Schraube und den Clip und nehmen Sie dann die Kotflügelverkleidung teilweise ab.

Toyota CH-R. Wartung und Pflege

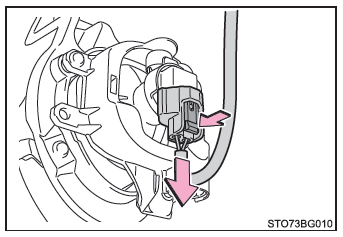

2. Drücken Sie auf die Entriegelung und entfernen Sie den Stecker.

Toyota CH-R. Wartung und Pflege

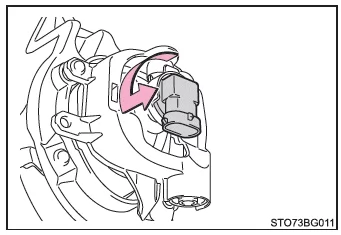

3. Drehen Sie den Lampensockel gegen den Uhrzeigersinn und entfernen Sie ihn.

Toyota CH-R. Wartung und Pflege

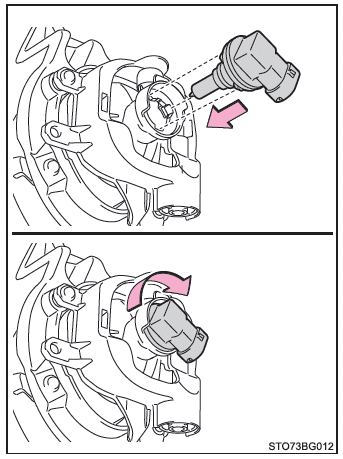

4. Setzen Sie eine neue Glühlampe ein.

Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die Glühlampe ein. Drehen Sie den Lampensockel im Uhrzeigersinn und arretieren Sie ihn.

Toyota CH-R. Wartung und Pflege

5. Bringen Sie den Stecker an.

Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen.

Schalten Sie die Nebelscheinwerfer einmal an und vergewissern Sie sich, dass kein Licht aus der Fassung dringt.

Toyota CH-R. Wartung und Pflege

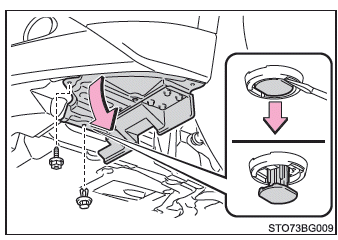

6. Bringen Sie die Kotflügelverkleidung wieder an und befestigen Sie die Schraube und den Clip.

Stellen Sie sicher, dass die Kotflügelverkleidung an der Innenseite der Stoßstange befestigt ist.

Toyota CH-R. Wartung und Pflege

■ Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

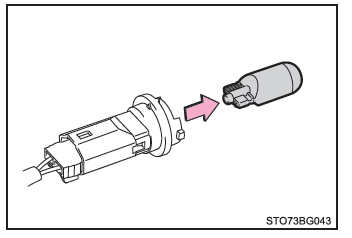

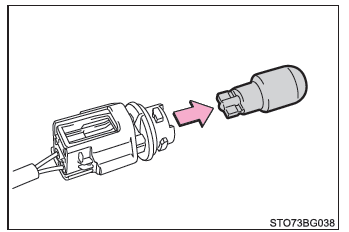

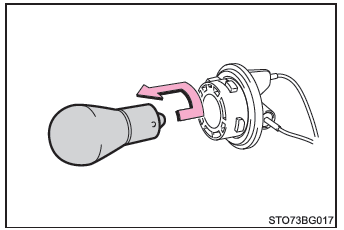

2. Entnehmen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

3. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)

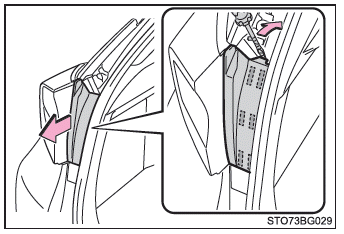

1. Öffnen Sie die Heckklappe, und entfernen Sie die Abdeckung.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

Toyota CH-R. Wartung und Pflege

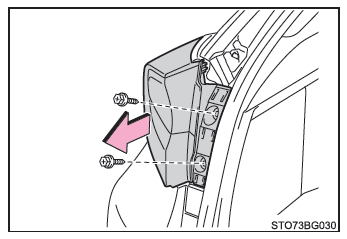

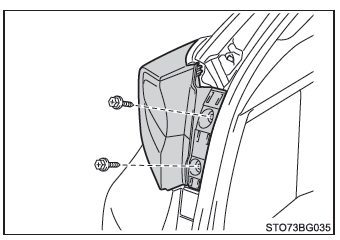

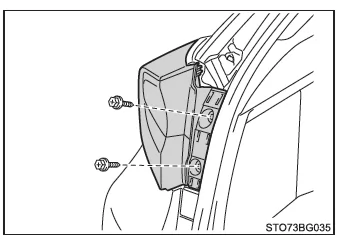

2. Entfernen Sie die 2 Schrauben und ziehen Sie die Lampeneinheit in Richtung Fahrzeugheck, um sie zu entfernen.

Toyota CH-R. Wartung und Pflege

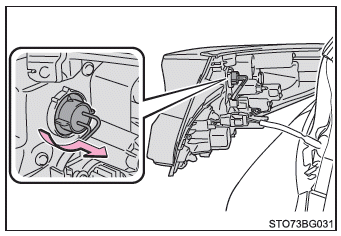

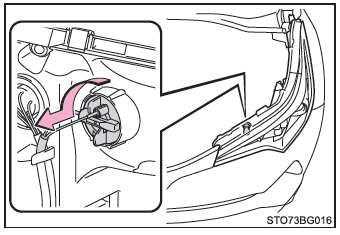

3. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

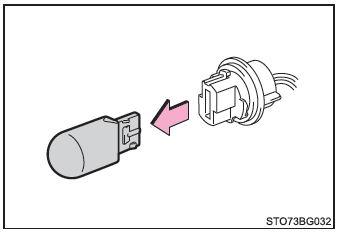

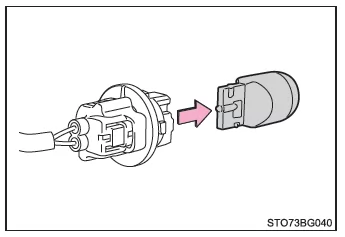

4. Entnehmen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

5. Führen Sie beim Einbau der Glühlampe 3 und 4 in umgekehrter Reihenfolge durch.

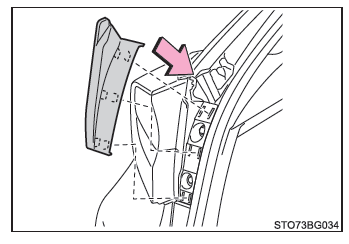

6. Bauen Sie die Lampeneinheit ein.

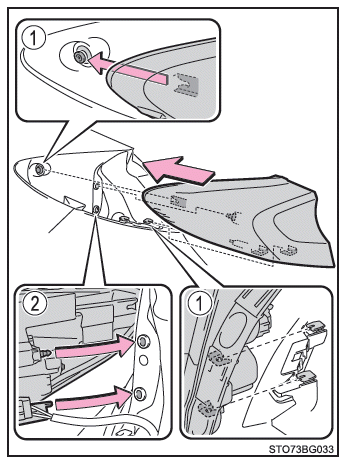

Richten Sie beim Einbau die Führungen (1) und die Stifte (2) der Lampeneinheit an der Fassung aus.

Toyota CH-R. Wartung und Pflege

7. Bringen Sie die 2 Schrauben an.

Toyota CH-R. Wartung und Pflege

8. Montieren Sie die Abdeckung.

Toyota CH-R. Wartung und Pflege

■ Rückfahrscheinwerfer (Ausführung mit Glühlampe)

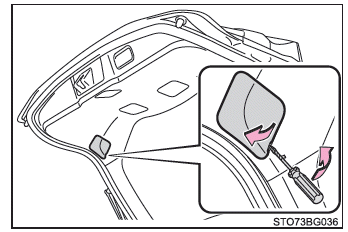

1. Öffnen Sie die Heckklappe, und entfernen Sie die Abdeckung.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

Toyota CH-R. Wartung und Pflege

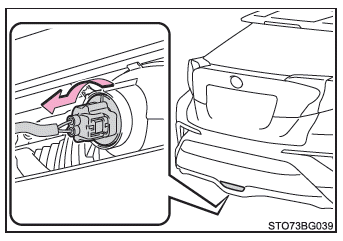

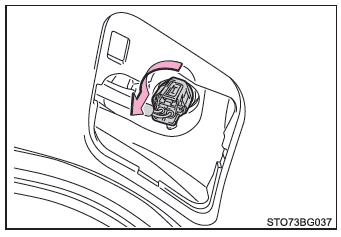

2. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

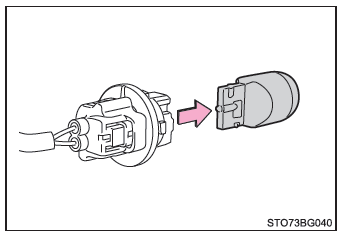

3. Entnehmen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

4. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Kennzeichenleuchten

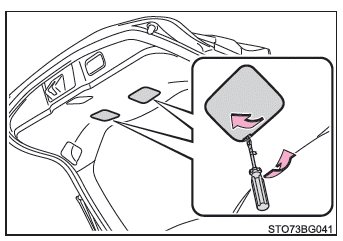

1. Öffnen Sie die Heckklappe, und entfernen Sie die Abdeckung.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

Toyota CH-R. Wartung und Pflege

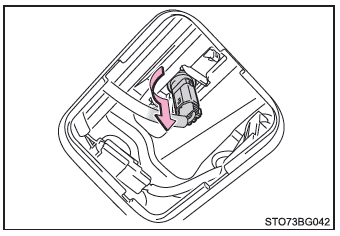

2. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

3. Entnehmen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

4. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Nebelschlussleuchte

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

Toyota CH-R. Wartung und Pflege

2. Entnehmen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

3. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Seitliche Fahrtrichtungsanzeiger

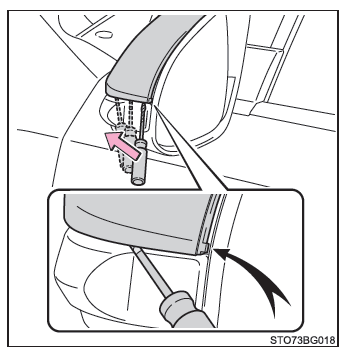

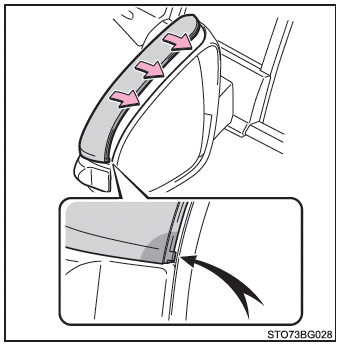

1. Führen Sie einen Schlitzschraubendreher ein und lösen Sie die Klemme für die Außenspiegelabdeckung.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

Toyota CH-R. Wartung und Pflege

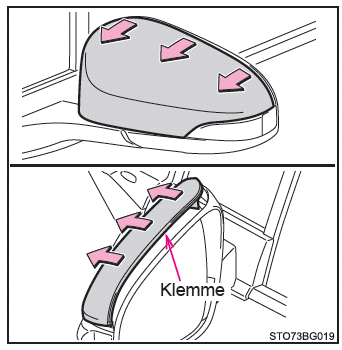

2. Lösen Sie die Abdeckungsklemmen, die den gesamten Perimeter umspannen.

Toyota CH-R. Wartung und Pflege

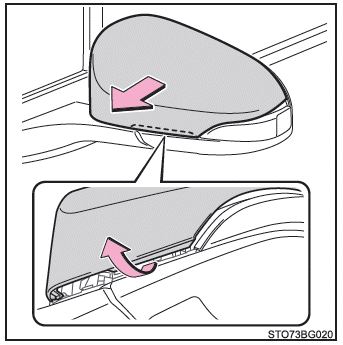

3. Lösen Sie die Klemme des unteren Teils der Abdeckung und nehmen Sie die Abdeckung ab.

Toyota CH-R. Wartung und Pflege

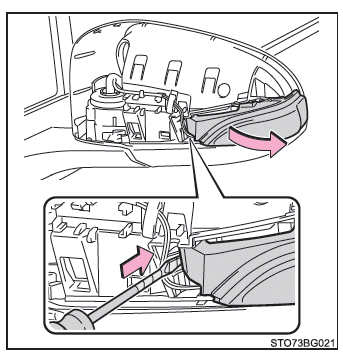

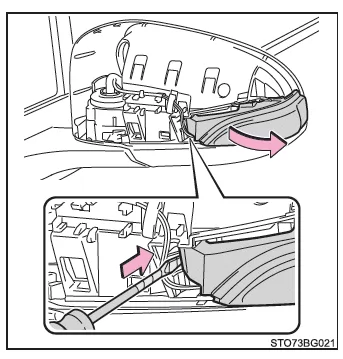

4. Führen Sie einen Schlitzschraubendreher ein und schieben Sie das Lampenglas nach außen.

Toyota CH-R. Wartung und Pflege

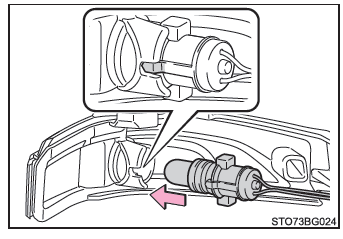

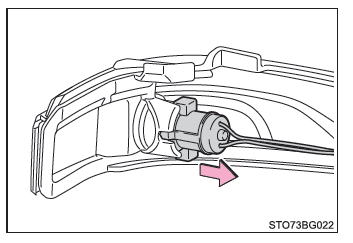

5. Entfernen Sie die Fassung aus dem Gehäuse der seitlichen Fahrtrichtungsanzeige.

Toyota CH-R. Wartung und Pflege

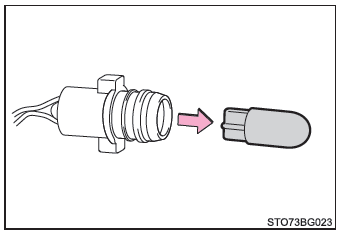

6. Entfernen Sie die Glühlampe.

Toyota CH-R. Wartung und Pflege

7. Ersetzen Sie die Glühlampe und setzen Sie die Fassung in das Gehäuse der seitlichen Fahrtrichtungsanzeige ein.

Richten Sie die Rillen an der Fassung am Gehäuse der seitlichen Fahrtrichtungsanzeige aus.

Toyota CH-R. Wartung und Pflege

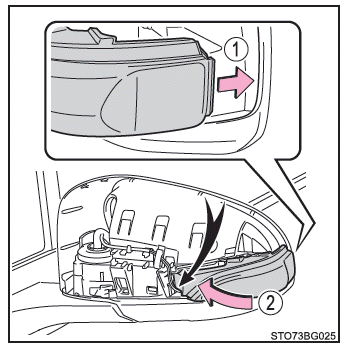

8. Bauen Sie die Linse ein.

  1. Setzen Sie die Klemme des Lampenglases ein.
  2. Befestigen Sie das Lampenglas.

    Richten Sie den Kabelbaum an der Rückseite des Lampenglases her.

Toyota CH-R. Wartung und Pflege

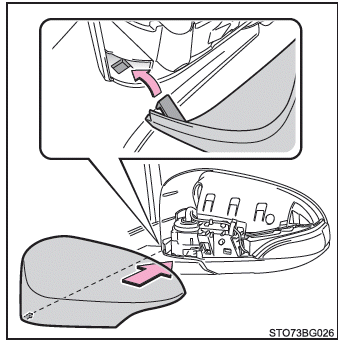

9. Setzen Sie die Klemme der Abdeckung ein.

Toyota CH-R. Wartung und Pflege

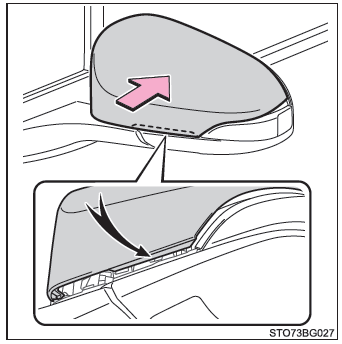

10. Befestigen Sie die Klemme am unteren Teil der Abdeckung.

Toyota CH-R. Wartung und Pflege

11. Befestigen Sie die Abdeckungsklemmen, die den gesamten Perimeter umspannen.

Vergewissern Sie sich zum Schluss, dass die Außenklemme sicher befestigt ist.

Toyota CH-R. Wartung und Pflege

■ Austauschen der folgenden Lampen

Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist, lassen Sie diese von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.

  • Scheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Standlichter vorne/Tagesfahrlichter
  • Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
  • Nebelscheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Brems-/Schlussleuchten
  • Hintere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
  • Rückfahrscheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Zusatzbremsleuchte
  • Außenspiegelbeleuchtung (je nach Ausstattung)

■ LED-Glühlampen

Die folgenden Leuchten umfassen zahlreiche LEDs. Wenn eine der LEDs ausgebrannt ist, lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

  • Scheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Standlichter vorne/Tagesfahrlichter
  • Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
  • Nebelscheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Zusatzbremsleuchte
  • Brems-/Schlussleuchten
  • Hintere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
  • Rückfahrscheinwerfer (Fahrzeuge mit LED-Ausführung)
  • Außenspiegelbeleuchtung (je nach Ausstattung)

■ Kondenswasserbildung an der Innenseite des Scheinwerferglases

Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist keine Funktionsstörung.

Wenden Sie sich in den folgenden Situationen für nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb:

  • Große Wassertropfen an der Innenseite des Scheinwerferglases.
  • Im Scheinwerfer hat sich Wasser angesammelt.

WARNUNG

■ Glühlampen auswechseln

  • Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe unmittelbar nach dem Ausschalten der Beleuchtung zu wechseln.

    Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.

  • Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie dies mit einem sauberen und trockenen Tuch und achten Sie darauf, dass keine Feuchtigkeit oder Öl auf die Lampe gelangt.

    Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außerdem platzen oder reißen.

  • Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
  • Versuchen Sie nicht, Glühlampen, Anschlüsse, Stromkreise oder Komponententeile zu reparieren oder zu zerlegen.

    Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen durch Stromschlag.

■ Zur Vermeidung von Beschädigungen oder Bränden

  • Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
  • Überprüfen Sie vor dem Einbau die Wattzahl der Glühlampe, um Hitzeschäden zu vermeiden.
