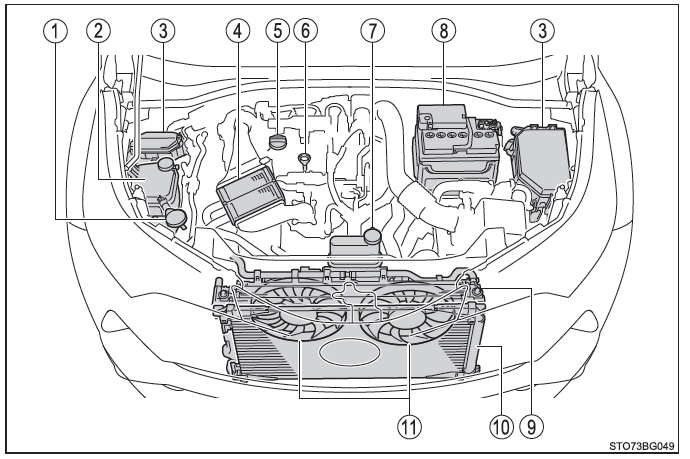

Toyota C-HR > Motorraum

1. Waschflüssigkeitstank
2. Kühlmittel-Ausgleichsbehälter
3. Sicherungskästen
4. Ladeluftkühler
5. Motoröl-Einfüllverschluss
6. Motoröl-Peilstab
7. Ausgleichsbehälter des Kühlmittels des Zwischenkühlers
8. Batterie
9. Kühler
10. Kondensator
11. Elektrische Kühlgebläse

Motoröl

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine Betriebstemperatur erreicht hat und ausgeschaltet wurde.

■ Prüfen des Motoröls

1. Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach dem Aufwärmen und Abstellen des Motors mindestens 5 Minuten, bis das Öl in die Ölwanne zurückgeflossen ist.

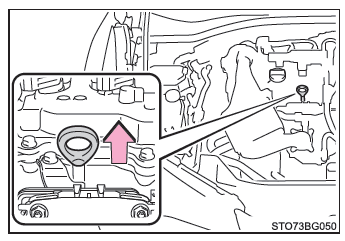

2. Halten Sie einen Lappen unter das Ende des Ölpeilstabs, und ziehen Sie den Stab heraus.

3. Wischen Sie den Peilstab sauber.

4. Führen Sie den Peilstab wieder ganz ein.

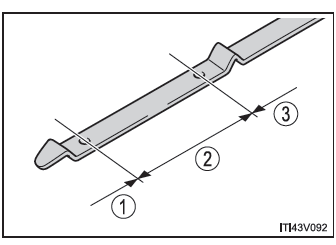

5. Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den Stab heraus, und prüfen Sie den Ölstand.

1. Niedrig
2. Normal
3. Zu viel

Die Form des Peilstabs kann in Abhängigkeit vom Typ des Fahrzeugs oder Motors abweichen.

6. Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.

■ Nachfüllen von Motoröl

Wenn der Ölstand unter oder in der Nähe der Markierung für niedrigen Ölstand liegt, füllen Sie Motoröl nach. Verwenden Sie die gleiche Sorte wie das bereits eingefüllte Motoröl.

Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände vor dem Einfüllen des Öls vor.

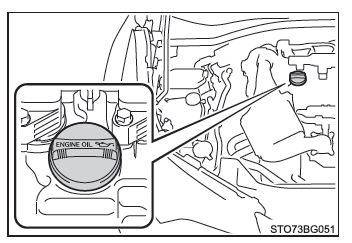

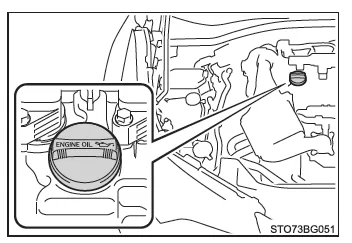

1. Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem Uhrzeigersinn drehen.

2. Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am Peilstab.

3. Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhrzeigersinn.

■ Motorölverbrauch

Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsintervallen Motoröl nachgefüllt werden muss.

• Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem Austausch des Motors
• Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet wird
• Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim Abschleppen oder beim Fahren mit häufigen Beschleunigungs- oder Abbremsvorgängen
• Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häufig bei starkem Verkehrsaufkommen gefahren wird

■ Nach dem Wechseln des Motoröls

Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Führen Sie die folgenden Vorgänge aus:

1. Schalten Sie die Anzeige bei laufendem Motor auf Tageskilometerzähler "A".

2. Schalten Sie den Motorschalter aus.

3. Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Halten Sie die "TRIP"-Taste gedrückt, und stellen Sie den Motorschalter auf "ON" (lassen Sie den Motor nicht an, da der Reset-Modus sonst abgebrochen wird). Halten Sie die Taste weiterhin gedrückt, bis der Tageskilometerzähler den Wert "00000" anzeigt.

Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Halten Sie die "TRIP"-Taste gedrückt, und stellen Sie den Motorschalter in den Modus IGNITION ON (lassen Sie den Motor nicht an, da der Reset-Modus sonst abgebrochen wird). Halten Sie die Taste weiterhin gedrückt, bis der Tageskilometerzähler den Wert "00000" anzeigt.

WARNUNG

■ Gebrauchtes Motoröl

• Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkrankungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte längerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
• Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.

  Wenden Sie sich an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb, eine Kundendienstwerkstatt oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederverwertung oder Entsorgung benötigen.

• Altöl darf nicht in Kinderhände geraten.

HINWEIS

■ Vermeidung schwerer Motorschäden

Kontrollieren Sie regelmäßig den Ölstand.

■ Beim Motorölwechsel

• Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
• Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
• Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
• Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.

Kühlmittel

Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel am Ausgleichsbehälter zwischen den Markierungen "FULL" und "Niedrig" steht.

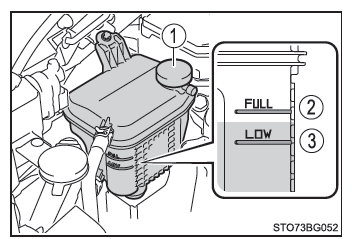

■ Kühlmittel-Ausgleichsbehälter

1. Ausgleichsbehälterkappe
2. Markierung "FULL"
3. Markierung "LOW"

Wenn der Füllstand auf oder unter der Markierung "LOW" liegt, füllen Sie Kühlmittel ein, bis die Markierung "FULL" erreicht ist.

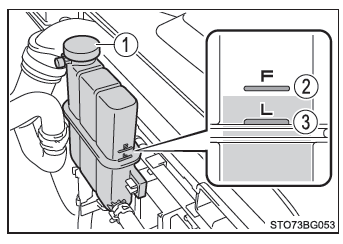

■ Ausgleichsbehälter des Kühlmittels des Zwischenkühlers

1. Ausgleichsbehälterkappe
2. Markierung "F" (Voll)
3. Markierung "L" (Niedrig)

Wenn der Füllstand auf oder unter der Markierung "L" liegt, füllen Sie Kühlmittel bis zur Markierung "F" ein.

■ Wahl des Kühlmittels

Verwenden Sie nur "Toyota Super Long Life Coolant" "Toyota-Super-Langzeitkühlmittel " oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethylenglykolbasis mit Langzeit-Hybrid-Technologie.

"Toyota Super Long Life Coolant" "Toyota-Super-Langzeitkühlmittel" ist eine Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale Temperatur: -35 C) Wenden Sie sich für nähere Informationen über das Motorkühlmittel an einen Toyota- Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder absinkt

Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Deckels des Motorkühlmittel- Ausgleichsbehälters, des Ablasshahns und der Wasserpumpe durch.

Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder ein anderer kompetenter Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit untersuchen.

WARNUNG

■ Wenn der Motor heiß ist

Öffnen Sie nicht die Verschlusskappe des Kühlmittel-Ausgleichsbehälters.

Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen, verursachen.

HINWEIS

■ Wenn Kühlmittel nachgefüllt wird

Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel eingesetzt.

Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausreichenden Korrosionsschutzes muss die richtige Mischung aus Wasser und Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutzmittels oder Kühlmittels.

■ Wenn Sie Kühlmittel verschütten

Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen oder am Lack zu vermeiden.

Kühler, Kondensator

Kontrollieren Sie den Kühler und den Kondensator und beseitigen Sie vorhandene Fremdkörper.

Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug immer von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb untersuchen.

WARNUNG

■ Wenn der Motor heiß ist

Berühren Sie nicht den Kühler, den Kondensator oder den Ladeluftkühler, da diese Teile heiß sind und schwere Verletzungen, wie z.B. Verbrennungen, verursachen können.

Batterie

Prüfen Sie die Batterie wie nachfolgend beschrieben.

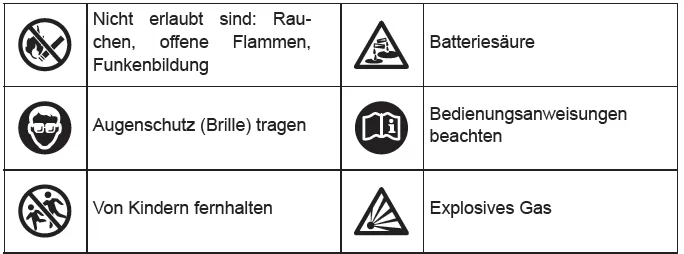

■ Warnsymbole

Die Bedeutung der oben auf der Batterie angebrachten Warnsymbole ist wie folgt:

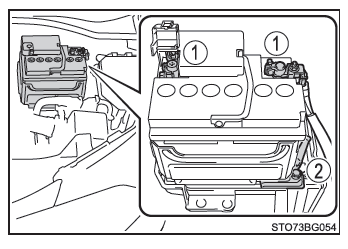

■ Batterie außen

Vergewissern Sie sich, dass die Batteriepole nicht korrodiert sind, dass alle Verbindungen und Klemmen fest angezogen sind und keine Risse vorhanden sind.

1. Pole
2. Haltebügel

■ Vor dem Aufladen

Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoffgas. Beobachten Sie daher Folgendes vor dem Aufladen:

• Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten Zustand aufgeladen wird.
• Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der Ladekabel an die Batterie und beim späteren Abziehen der Ladekabel ausgeschaltet ist.

■ Nach dem Laden/Wiederanschließen der Batterie (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)

• Der Motor springt eventuell nicht an. Gehen Sie anhand der folgenden Anleitungen vor, um das System zu initialisieren.

1. Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).

2. Öffnen und schließen Sie eine der Türen.

3. Motor starten.

• Das Entriegeln der Türen mit dem intelligenten Einstiegs- und Startsystem ist direkt nach dem Anklemmen der Batterie eventuell nicht möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu verriegeln/ entriegeln.
• Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Der Motor kann möglicherweise nicht gestartet werden, wenn der Motorschalter ausgeschaltet ist. Ab dem zweiten Startversuch funktioniert der Motor jedoch wie gewohnt.
• Der Modus des Motorschalters wird vom Fahrzeug erfasst. Wenn die Batterie wieder angeschlossen wird, stellt das Fahrzeug den Motorschalter wieder in den Modus, der beim Trennen der Batterie aktiv war. Stellen Sie sicher, dass der Motor vor dem Abklemmen der Batterie ausgeschaltet ist. Seien Sie beim Wiederanschließen der Batterie besonders vorsichtig, wenn der Modus des Motorschalters, der vor dem Trennen der Batterie aktiv war, nicht bekannt ist.

Wenn das System auch nach mehreren Versuchen und unter Anwendung der beschriebenen Methoden nicht gestartet werden kann, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

WARNUNG

■ Chemikalien in der Batterie

Batterien enthalten giftige und ätzende Schwefelsäure und können brennbares und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der Nähe der Batterie die folgenden Vorsichtsmaßnahmen, um Todesgefahr und Verletzungsrisiko zu verringern:

• Verursachen Sie keine Funkenbildung durch Berühren der Batteriepole mit Werkzeugen.
• Rauchen Sie nicht in der Nähe der Batterie und zünden Sie auch kein Streichholz an.
• Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
• Inhalieren oder schlucken Sie niemals Batteriesäure.
• Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
• Lassen Sie Kinder nicht in die Nähe der Batterie kommen.

■ Sicheres Laden der Batterie

Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung.

■ Laden der Batterie

Laden Sie die Batterie langsam (5 A oder weniger). Bei einer schnelleren Ladung kann die Batterie explodieren.

WARNUNG

■ Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure

• Wenn Batteriesäure in Ihre Augen gerät
  Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser und suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem Weg zur nächsten medizinischen Einrichtung weiterhin mit einem Schwamm oder Lappen.
• Wenn Batteriesäure auf Ihre Haut gerät
  Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
• Wenn Batteriesäure auf Ihre Kleidung gelangt
  Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab und befolgen Sie ggf. die vorstehenden Anweisungen.
• Wenn Sie versehentlich Batteriesäure verschlucken
  Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort ärztliche Hilfe in Anspruch.

■ Wenn nicht genügend Batterieflüssigkeit vorhanden ist

Nicht verwenden, wenn nicht genügend Flüssigkeit in der Batterie vorhanden ist. Es besteht die Gefahr, dass die Batterie explodiert.

HINWEIS

■ Während des Aufladens der Batterie

Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.

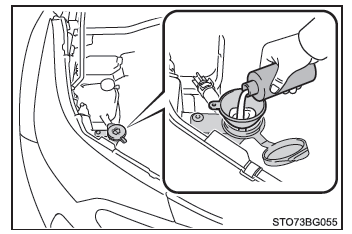

Waschflüssigkeit

Füllen Sie in den folgenden Situationen Waschflüssigkeit nach:

• Ein Wischer funktioniert nicht.
• In der Multi-Informationsanzeige wird eine Warnmeldung angezeigt.

  (je nach Ausstattung)

WARNUNG

■ Nachfüllen von Waschflüssigkeit

Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die Waschflüssigkeit auf den Motor spritzt.

HINWEIS

■ Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit

Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der Waschflüssigkeit.

Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.

■ Verdünnen der Waschflüssigkeit

Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.

Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am Waschflüssigkeitsbehälter aufgeführt sind.
