Jeep Wrangler > Warnblinkanlage

Pannenhilfe / Warnblinkanlage

Der Warnblinkschalter befindet sich in der Instrumententafel unter den Bedienelementen der Klimaanlage.

Jeep Wrangler. WarnblinkanlageDrücken Sie zum Einschalten der Warnblinkanlage auf den Schalter.

Bei aktiviertem Schalter blinken alle Fahrtrichtungsanzeiger, um passierende Fahrzeuge zu warnen. Durch erneutes Drücken des Schalters wird die Warnblinkanlage ausgeschaltet.

Die Warnblinkanlage nicht während der Fahrt einschalten. Die Warnblinkanlage nur dann einschalten, wenn Ihr Fahrzeug nicht mehr fahrbar ist und die Sicherheit anderer Fahrer gefährdet.

Die Warnblinkanlage arbeitet auch bei Zündschalter in Stellung OFF (Verriegeln), sodass Sie das Fahrzeug verlassen können, um Hilfe zu holen.

HINWEIS: Bleibt die Warnblinkanlage längere Zeit eingeschaltet, so entlädt sich die Batterie.

Glühlampenwechsel

Ersatz-Glühlampen

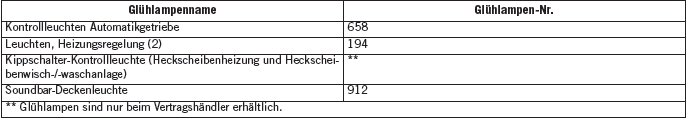

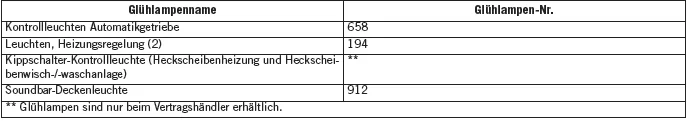

Innenraumglühlampen

Jeep Wrangler. Glühlampenwechsel

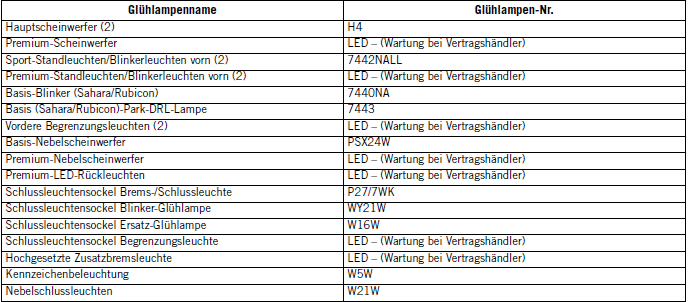

Außenglühlampen

Jeep Wrangler. Glühlampenwechsel

HINWEIS: Die Nummern beziehen sich auf gewerbliche Glühlampentypen, die von einem Vertragshändler gekauft werden können. Wenn eine Glühlampe ausgetauscht werden muss, wenden Sie sich an einen Vertragshändler, oder lesen Sie das betreffende Werkstatthandbuch.

Glühlampen wechseln

HINWEIS: Unter bestimmten Wetterbedingungen können die Streuscheiben beschlagen. Der Beschlag löst sich üblicherweise wieder in Wasserdampf auf, wenn sich die Wetterbedingungen ändern. Durch Einschalten der Scheinwerfer lässt sich dieser Vorgang normalerweise beschleunigen.

Halogenscheinwerfer

HINWEIS: Wir empfehlen die Kontaktaufnahme mit einem Vertragshändler.

1. Öffnen Sie die Motorhaube, und stützen Sie sie mit der Stützstange ab.

2. Entfernen Sie den Kühlergrill. Drehen Sie die Halterungen entlang der Oberseite eine Viertelumdrehung nach links, und entfernen Sie die Halterungen.

3. Ziehen Sie die Unterseite des Kühlergrills weg. Arbeiten Sie sich dabei von einer auf die andere Seite vor.

4. Entfernen Sie die drei Schrauben, mit denen der Scheinwerfer am Fahrzeug befestigt ist.

5. Entfernen Sie die Leuchte vom Fahrzeug.

6. Entfernen Sie die Leuchte aus der Manschette.

7. Fassen Sie die Glühlampe, und drehen Sie sie eine Viertelumdrehung gegen den Uhrzeigersinn.

8. Ziehen Sie die Glühlampe aus dem Gehäuse.

9. Drücken Sie den Steckverbinder in die entriegelte Stellung.

10.Ziehen Sie den Steckverbinder von der Glühlampe ab.

11.Drücken Sie den Steckverbinder auf die neue Glühlampe, und drücken Sie die Sicherungslasche des Steckverbinders in die Stellung "Lock" (Verriegeln).

VORSICHT! Die neue Glühlampe nicht mit den Fingern berühren. Eine Verschmutzung mit Öl verkürzt die Lebensdauer der Lampe erheblich. Bei Kontakt mit Öl oder Fett den Glaskolben mit einem alkoholgetränkten Tuch abwischen.

12.Setzen Sie das Glühlampengehäuse wieder ein. Drehen Sie die Glühlampe eine Viertelumdrehung im Uhrzeigersinn.

Standleuchte vorn/Blinker

HINWEIS: Wir empfehlen die Kontaktaufnahme mit einem Vertragshändler.

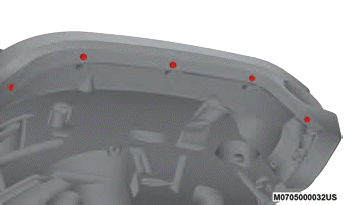

1. Entfernen Sie die Befestigungselemente der vorderen Radverkleidung, um auf die Glühlampenfassungen zuzugreifen.

Jeep Wrangler. Glühlampenwechsel
Radverkleidung

2. Drehen Sie die Buchse eine Viertelumdrehung nach links, und entfernen Sie sie aus dem Gehäuse. Ziehen Sie zum Austauschen die Glühlampe gerade aus der Fassung.

Vordere seitliche Begrenzungsleuchte (LED)

Wenden Sie sich bitte an Ihren Vertragshändler.

Halogen-Nebelscheinwerfer

HINWEIS: Wir empfehlen die Kontaktaufnahme mit einem Vertragshändler.

1. Greifen Sie unter das Fahrzeug, um an die Rückseite des Nebelscheinwerfers zu gelangen.

2. Ziehen Sie den Kabelbaum-Steckverbinder aus der Steckbuchse des Nebelscheinwerfers.

3. Greifen Sie die Glühlampe fest an den beiden Verriegelungsstücken, und drücken Sie diese zusammen, um die Glühlampe von hinten aus dem Nebelscheinwerfergehäuse auszurasten.

4. Ziehen Sie die Glühlampe gerade aus der Nutöffnung des Gehäuses heraus, und setzen Sie dann die neue Glühlampe ein.

VORSICHT! Die neue Glühlampe nicht mit den Fingern berühren. Eine Verschmutzung mit Öl verkürzt die Lebensdauer der Lampe erheblich. Bei Kontakt mit Öl oder Fett den Glaskolben mit einem alkoholgetränkten Tuch abwischen.

LED-Nebelscheinwerfer

Wenden Sie sich bitte an Ihren Vertragshändler.

Schluss-, Stopp-, Blinker- und Rückfahrleuchte

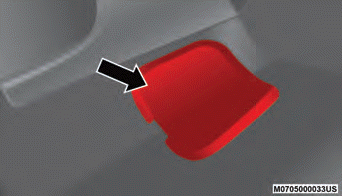

1. Entfernen Sie den Deckel der inneren Verkleidung, um auf die einzelne Befestigungsschraube für das Schlussleuchtengehäuse zuzugreifen.

Jeep Wrangler. Glühlampenwechsel

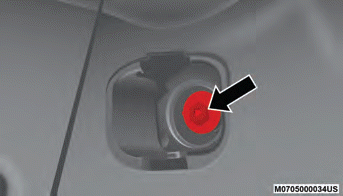

Zierblende

2. Entfernen Sie die Befestigungsschraube, und trennen Sie den elektrischen Steckverbinder; entfernen Sie dann das Schlussleuchtengehäuse vom Fahrzeug.

HINWEIS: Drücken Sie gegebenenfalls die Montagelasche, die sich innen hinter dem Leuchtengehäuse befindet.

Jeep Wrangler. Glühlampenwechsel
Befestigungsschraube

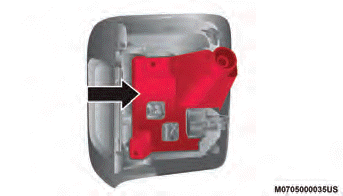

3. Entfernen Sie die drei Schrauben vom Montagewinke, um auf die Glühlampenfassungen zuzugreifen.

Jeep Wrangler. Glühlampenwechsel
Montagewinkel

4. Drehen Sie die entsprechende Fassung eine Viertelumdrehung nach links, und entfernen Sie sie anschließend aus dem Gehäuse.

5. Ziehen Sie zum Austauschen die Glühlampe gerade aus der Fassung.

Hochgesetzte Zusatzbremsleuchte (CHMSL)

Wenden Sie sich bitte an Ihren Vertragshändler.

Kennzeichenbeleuchtung

1. Greifen Sie unter das Fahrzeug, um an die Rückseite der Leuchte zu gelangen.

2. Fassen Sie die Glühlampe fest durch die zwei seitlichen Verriegelungen, und drücken Sie sie zusammen, um die Glühlampe von der Rückseite des Lampengehäuses aus zu entriegeln.

Nebelschlussleuchte

HINWEIS: Wir empfehlen die Kontaktaufnahme mit einem Vertragshändler.

1. Greifen Sie unter das Fahrzeug, um an die Rückseite des Nebelscheinwerfers zu gelangen.

2. Ziehen Sie den Kabelbaum-Steckverbinder aus der Steckbuchse des Nebelscheinwerfers.

3. Drehen Sie die Fassung eine Viertelumdrehung nach links, und entfernen Sie sie anschließend aus dem Gehäuse.

4. Ziehen Sie die Glühlampe gerade aus der Nutöffnung des Gehäuses heraus, setzen Sie dann die neue Glühlampe ein, und setzen Sie sie wieder zusammen.

VORSICHT! Die neue Glühlampe nicht mit den Fingern berühren. Eine Verschmutzung mit Öl verkürzt die Lebensdauer der Lampe erheblich. Bei Kontakt mit Öl oder Fett den Glaskolben mit einem alkoholgetränkten Tuch abwischen.

Sicherungen

WARNUNG!

  • Verwenden Sie beim Austauschen einer durchgebrannten Sicherung stets eine entsprechende Ersatzsicherung mit dem gleichen Amperewert wie die ursprüngliche Sicherung. Tauschen Sie eine Sicherung nie gegen eine andere Sicherung mit einem höheren Amperewert aus. Ersetzen Sie eine durchgebrannte Sicherung nie durch Metalldrähte oder anderes Material. Wenn Sie keine geeigneten Sicherungen verwenden, kann dies zu schweren Verletzungen, Feuer und/oder Sachschäden führen.
  • Stellen Sie vor dem Austausch einer Sicherung sicher, dass die Zündung ausgeschaltet ist und dass alle anderen Funktionen ausgeschaltet und/oder deaktiviert sind.
  • Wenn die ausgetauschte Sicherung erneut durchbrennt, wenden Sie sich an einen Vertragshändler.
  • Wenn eine allgemeine Schutzsicherung für Sicherheitssysteme (Airbag-System, Bremsanlage), Kraftübertragungssysteme (Motorsystem, Getriebesystem) oder das Lenksystem durchbrennt, wenden Sie sich an einen Vertragshändler.

VORSICHT! Falls der hintere Motorraum gereinigt werden muss, achten Sie darauf, dass der Sicherungskasten und die Frontscheibenwischermotoren nicht unmittelbar mit Wasser in Berührung kommen.

Allgemeine Informationen

Die Sicherungen schützen elektrische Systeme gegen zu hohen Strom.

Wenn ein Gerät nicht funktioniert, müssen Sie das Sicherungselement in der Blattsicherung auf einen Bruch/eine Aufschmelzung prüfen.

Denken Sie auch daran, dass durch eine Verwendung von Steckdosen bei abgestelltem Motor über einen längeren Zeitraum die Batterie im Fahrzeug entladen werden kann.

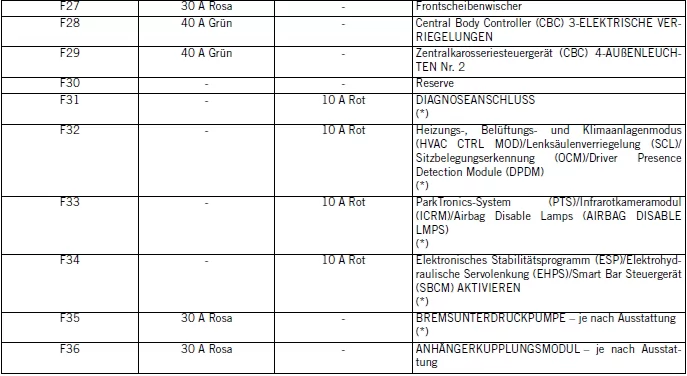

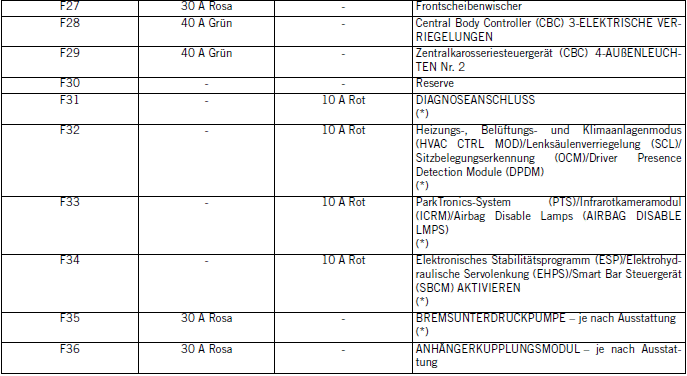

Zentrale Stromversorgung (PDC)

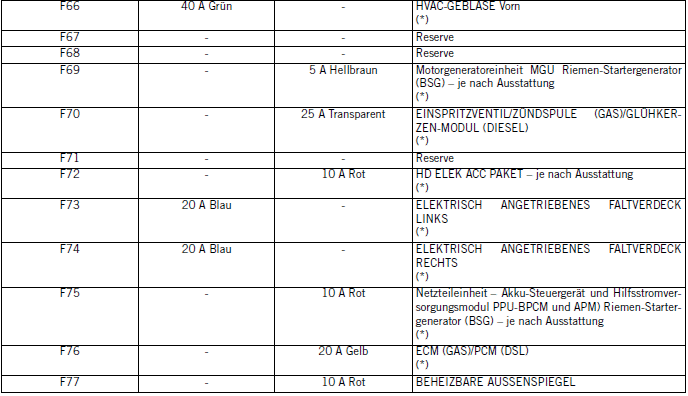

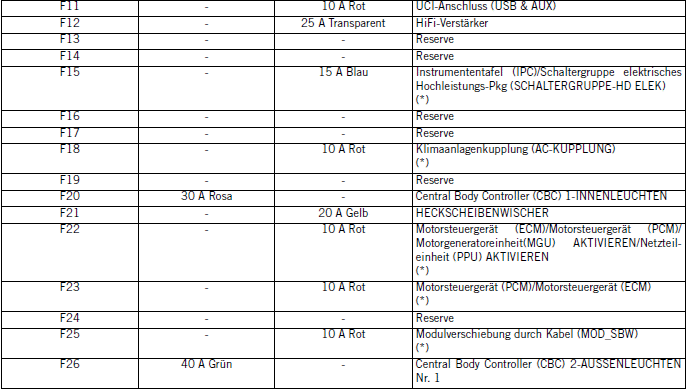

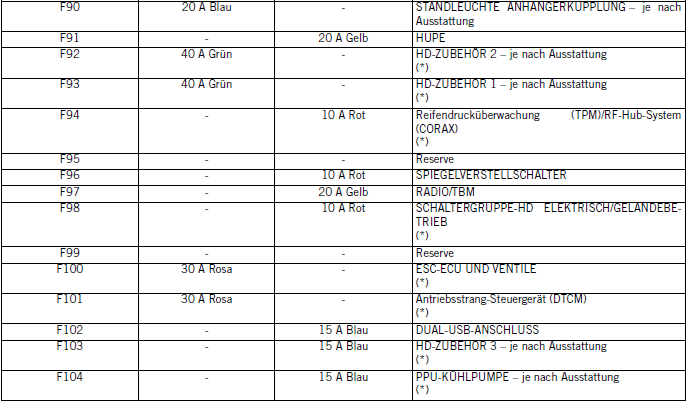

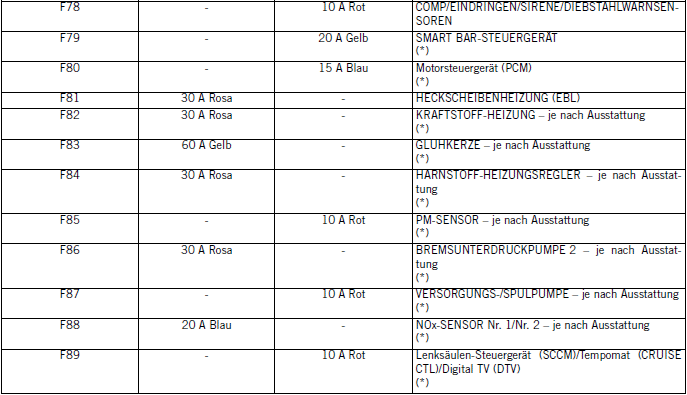

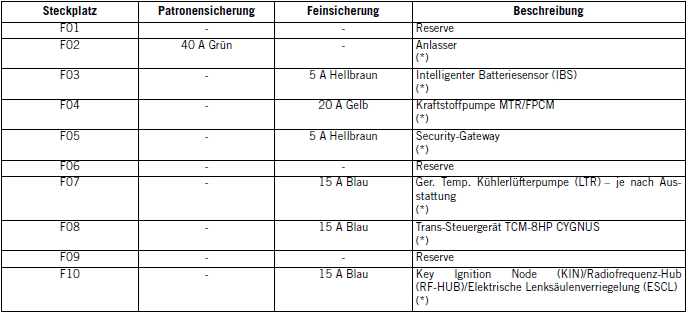

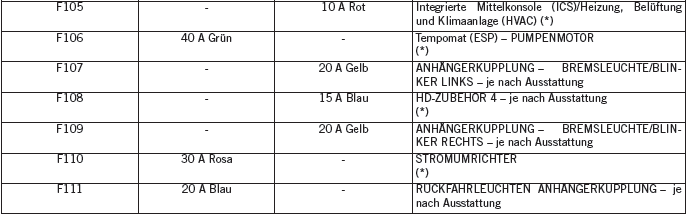

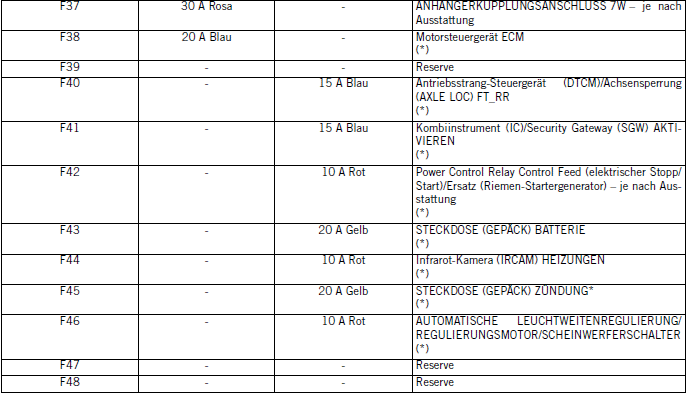

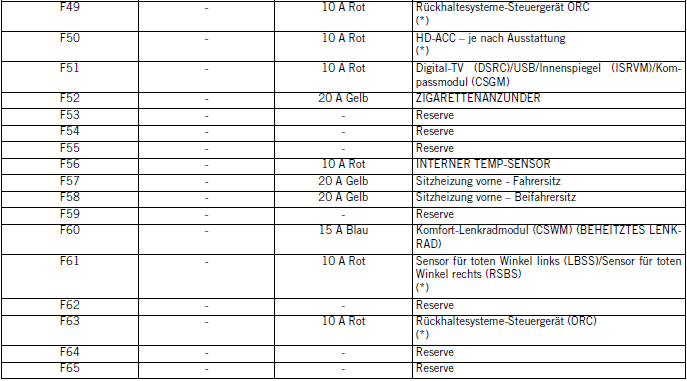

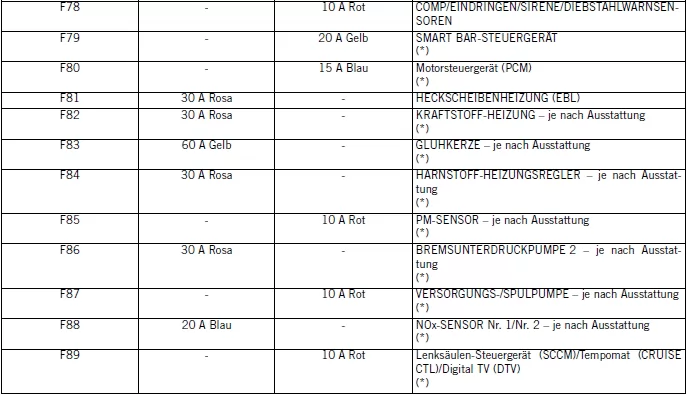

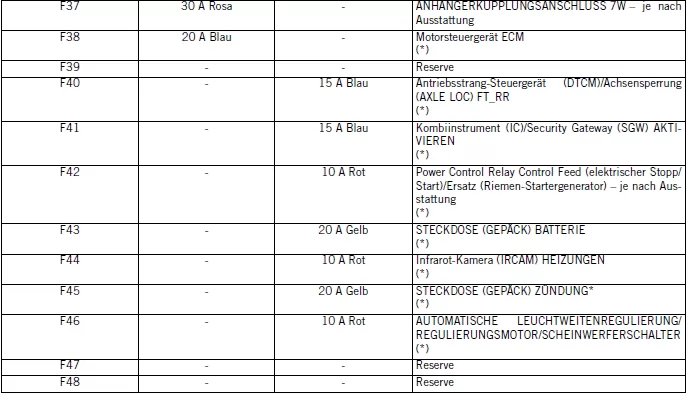

Die Zentrale Stromversorgung befindet sich im Motorraum nahe der Batterie. Dieses Modul enthält Patronensicherungen, Mini-Sicherungen und Relais. Die obere PDC-Abdeckung ist mit jeder Lage von wartungsbedürftigen Sicherungen/Relais, Funktion und Größe beschriftet.

HINWEIS: Sicherungen für Sicherheitssysteme (markiert mit *) müssen von einem Vertragshändler gewartet werden.

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

Jeep Wrangler. Sicherungen

VORSICHT!

  • Bei der Montage der Abdeckung der zentralen Stromversorgung unbedingt darauf achten, dass die Abdeckung korrekt ausgerichtet und vollständig verriegelt ist. Andernfalls kann Wasser in das integrierte Stromversorgungsmodul gelangen und möglicherweise zu einem Ausfall in der Bordelektrik führen.
  • Beim Ersetzen einer durchgebrannten Sicherung darf nur eine Sicherung gleicher Amperezahl verwendet werden. Wird eine Sicherung mit höherer Stromstärke verwendet, kann es zu einer gefährlichen Überlastung der Bordelektrik kommen.

    Brennt eine ausgewechselte Sicherung trotz korrekter Amperezahl immer wieder durch, zeigt dies, dass eine Störung im zugehörigen Stromkreis vorliegt, die festgestellt und beseitigt werden muss.
