Peugeot 3008 > Austausch einer Sicherung

Zugang zum Werkzeug

Die Zange zum Abziehen der Sicherungen befindet sich hinter dem Deckel des Sicherungskastens.

Je nach Version:

• Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.
• Nehmen Sie den Deckel vollständig ab.
• Nehmen Sie die Zange aus ihrer Aufnahme heraus.

• Öffnen Sie das Handschuhfach.
• Drücken Sie auf den mittleren Griff des Sicherungskastens.
• Senken Sie den Deckel vollständig ab.
• Nehmen Sie die Zange aus ihrer Aufnahme heraus.

Austausch einer Sicherung

Vor dem Austausch einer Sicherung:

• muss die Störungsursache ermittelt und behoben werden,
• müssen alle elektrischen Verbraucher ausgeschaltet werden,
• muss das Fahrzeug gegen Wegrollen gesichert und die Zündung ausgeschaltet werden,
• müssen zur Identifizierung der defekten Sicherung die aktuellen Zuordnungstabellen und Schaltpläne zurate gezogen werden.

  Beim Austausch einer Sicherung sind folgende Hinweise unbedingt zu beachten:

• Benutzen Sie die Spezialzange, um die Sicherung abzuziehen, und überprüfen Sie den Zustand des Sicherungsdrahts.
• Ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärke kann zu Funktionsstörungen führen. Es besteht Brandgefahr! Sollte der Defekt kurze Zeit nach dem Austausch einer Sicherung erneut auftreten, lassen Sie die elektrische Anlage von einem Vertreter des PEUGEOT-Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.

Vollständige Zuordnungstabellen für die Sicherungen und die entsprechenden Schaltpläne

Für weitere Informationen wenden Sie sich bitte an einen PEUGEOT-Händler oder an eine qualifizierte Fachwerkstatt.

Der Austausch einer nicht in den Zuordnungstabellen aufgelisteten Sicherung kann zu schwerwiegenden Funktionsstörungen am Fahrzeug führen.

Wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

In Ordnung

Defekt

Zange

Einbau von elektrischem Zubehör

Die elektrische Anlage des Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.

Bitte wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt, bevor Sie andere elektrische Zubehörteile oder Ausstattungen einbauen.

PEUGEOT übernimmt keine Verantwortung für durch die Reparatur des Fahrzeugs entstandene Kosten oder für die Behebung von Störungen, die durch die Installation von Zubehör verursacht wurden, das nicht von PEUGEOT mitgeliefert bzw. empfohlen wurde und das nicht in Übereinstimmung mit den Empfehlungen installiert wurde, insbesondere wenn der Gesamtstromverbrauch aller zusätzlich angeschlossenen Ausrüstungsgegenstände 10 8 Milliampere übersteigt.

Sicherungen im Armaturenbrett

Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).

Um an die Sicherungen zu gelangen, befolgen Sie dasselbe Verfahren wie beim Zugriff auf das Werkzeug zum Austauschen der Sicherungen beschrieben.

Ausführung 1 (Full)

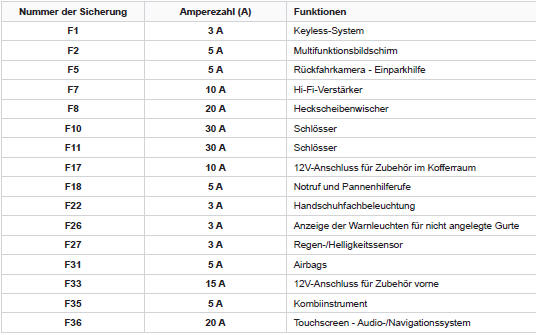

Sicherungskasten 1

Sicherungskasten 2

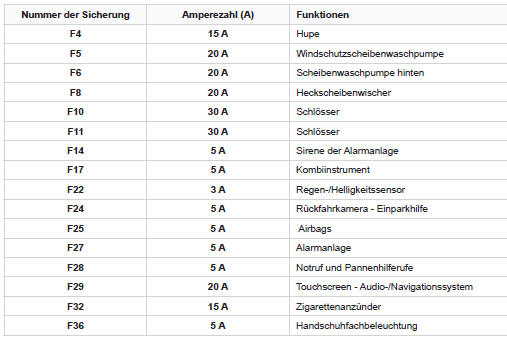

Ausführung 2 (Eco)

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im Motorraum neben der Batterie.

Zugriff auf die Sicherungen

• Entriegeln Sie die beiden Riegel A.
• Nehmen Sie den Deckel ab.
• Tauschen Sie die Sicherung aus.
• Schließen Sie nach dem Austausch den Deckel sorgfältig und verriegeln Sie die beiden Riegel A, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

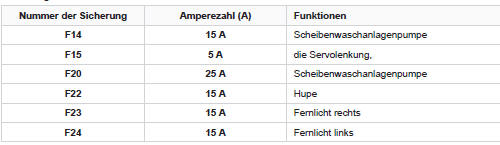

Ausführung 1 (Full)

Sicherungskasten 1

Sicherungskasten 2

Ausführung 2 (Eco)
