Mazda CX-30: Motorraumansicht

Mazda CX-30 / Wartung und Pflege. Wartung durch Fahrzeughalter / Motorraumansicht

▼ Motorraumansicht

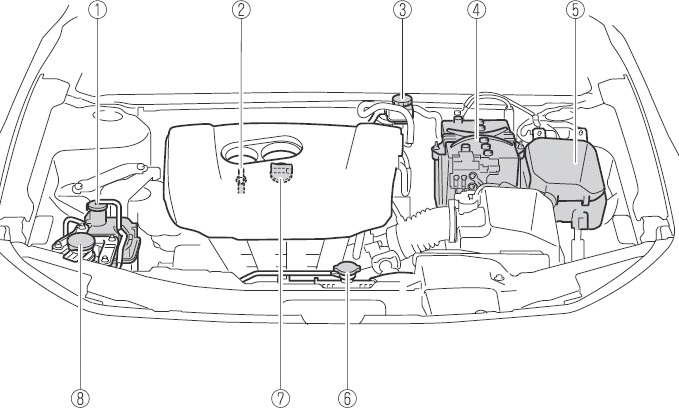

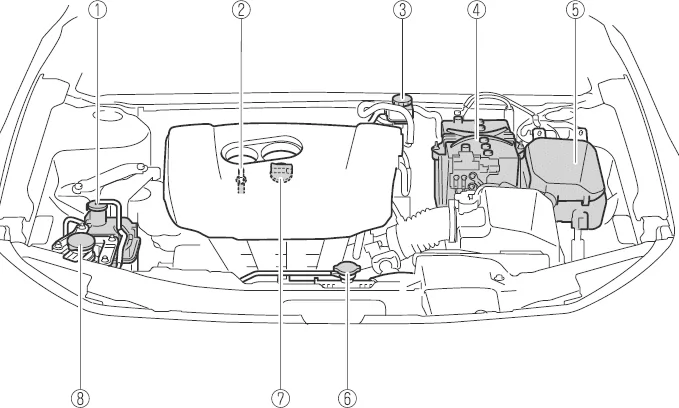

SKYACTIV-G 2.0 und SKYACTIV-G 2.5

1. Kühlmittelausgleichsbehälter
2. Motorölmessstab
3. Brems-/Kupplungsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
6. Kühlmittel-Einfüllöffnung
7. Motoröl-Einfüllöffnung
8. Waschflüssigkeitsbehälter

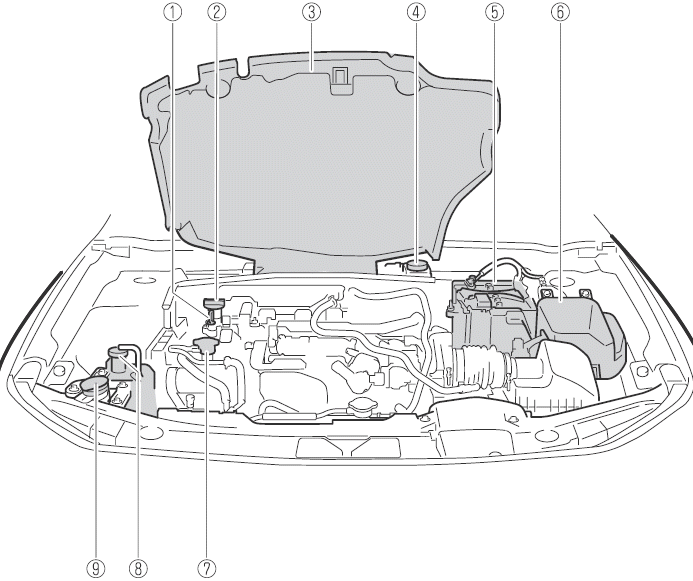

SKYACTIV-X 2.0

1. Motorölmessstab
2. Motoröl-Einfüllöffnung
3. Motorabdeckung
4. Brems-/Kupplungsflüssigkeitsbehälter
5. Batterie
6. Sicherungskasten
7. Kühlmittel-Einfüllöffnung
8. Kühlmittelausgleichsbehälter
9. Waschflüssigkeitsbehälter

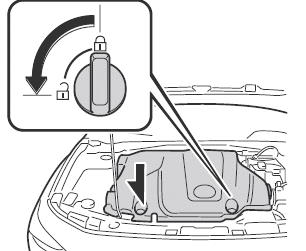

Öffnen der Motorabdeckung

1. Drehen Sie den Knopf, um die Motorabdeckung zu entriegeln.

2. Heben Sie die Motorabdeckung an.

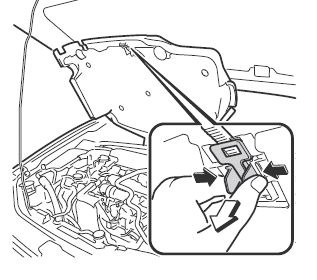

3. Klemmen Sie die Zugschnur ein und entfernen Sie ihn von der Halterung.

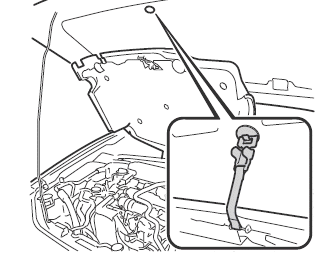

4. Hängen Sie die Zugschnur an den Haubenhaken, um die Abdeckung zu sichern.

Schließen der Motorabdeckung

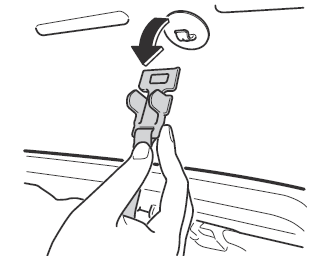

1. Entfernen Sie die Zugschnur vom Haubenhaken.

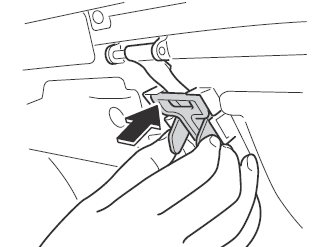

2. Klemmen Sie die Zugschnur ein und drücken Sie diese hinein, bis ein Klickgeräusch zu hören ist, und bewahren Sie sie auf.

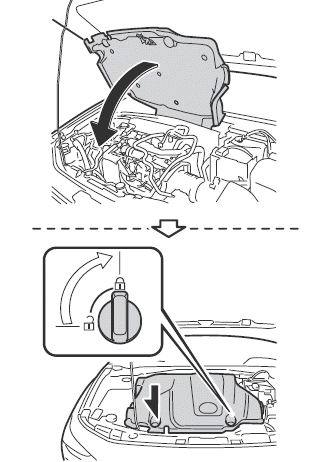

3. Schließen Sie die Motorabdeckung und drehen Sie den Knopf, um die Abdeckung wieder zu verriegeln.

4. Kontrollieren Sie, ob die Motorabdeckung richtig geschlossen ist.

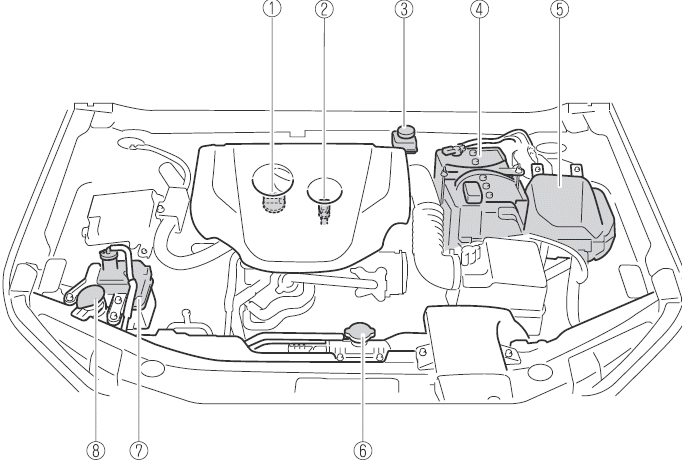

SKYACTIV-D 1.8

1. Motoröl-Einfüllöffnung
2. Motorölmessstab
3. Brems-/Kupplungsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
6. Kühlmittel-Einfüllöffnung
7. Kühlmittelausgleichsbehälter
8. Waschflüssigkeitsbehälter
