Jeep Wrangler > Klimaregelung

Das Klimaregelungssystem gestattet Ihnen eine Regelung der Temperatur, der Menge und der Strömungsrichtung der im Fahrzeug zirkulierenden Luft. Die Bedienelemente befinden sich auf dem Touchscreen (je nach Ausstattung) und auf der Instrumententafel unter dem Radio.

Übersicht Bedienelemente der Klimaautomatik

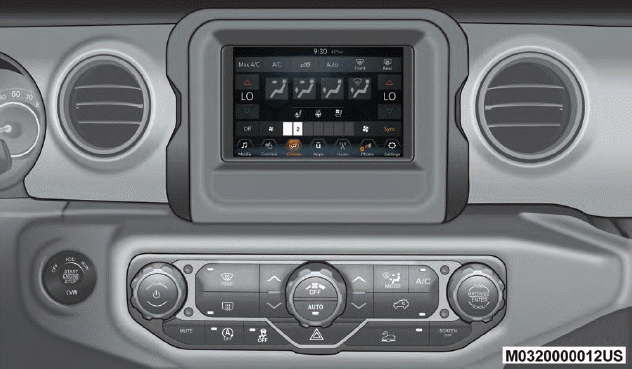

Uconnect 4 Bedienelemente der Klimaautomatik mit 7-Zoll-Display

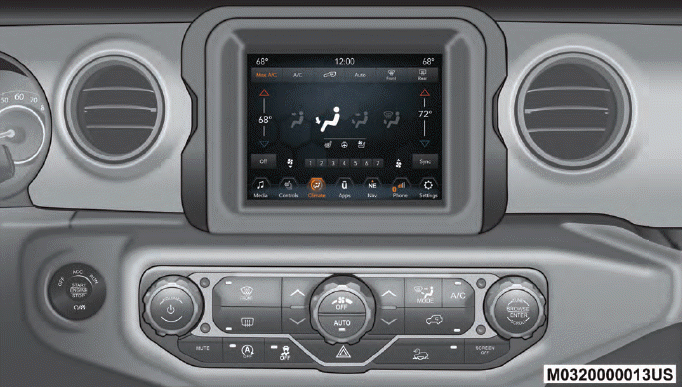

Uconnect 4C/4C NAV Bedienelemente der Klimaautomatik mit 8,4-Zoll-Display

Automatische Regelung: Beschreibungen

Taste "MAX A/C" (Maximale Kühlung)

Berühren Sie kurz die Taste "MAX A/C" (Maximale Kühlung) auf dem Touchscreen, um die aktuelle Einstellung auf den kältesten Luftaustritt zu ändern. Die Kontrollleuchte leuchtet auf, wenn "MAX A/C" (Maximale Kühlung) eingeschaltet ist. Durch erneutes Berühren der Taste wird der MAX A/C-Betrieb beendet.

HINWEIS: Die Taste "MAX A/C" (Maximale Kühlung) ist nur auf dem Touchscreen verfügbar.

Taste "A/C" (Klimaanlage)

Drücken Sie diese Taste auf dem Touchscreen, und lassen Sie sie los, oder drücken Sie die Taste auf der Blende, um die aktuelle Einstellung zu ändern. Die Kontrollleuchte leuchtet auf, wenn "A/C" (Klimaanlage) eingeschaltet ist.

Umlufttaste

Drücken Sie kurz diese Taste auf dem Touchscreen, oder drücken Sie die Taste auf der Frontplatte, um zwischen Umluftbetrieb und Außenluftbetrieb umzuschalten. Die Umluftanzeige und die Klimaanlagenanzeige leuchten auf, wenn die Umlufttaste gedrückt wird. Der Umluftbetrieb kann genutzt werden, wenn die Umgebungsluft Rauch, Gerüche, Staub enthält oder einen hohen Feuchtigkeitsgehalt aufweist. Der Umluftbetrieb kann in allen Modi verwendet werden. Der Umluftbetrieb ist unter Umständen nicht verfügbar (Schaltfläche auf dem Touchscreen grau ausgeblendet), wenn die Innenseite der Frontscheibe beschlagen könnte. Die Klimaanlage kann manuell ausgeschaltet werden, ohne dass dies einen Einfluss auf den Regler für die Luftverteilung hat. Ein ständiger Betrieb im Umluftbetrieb (Recirculation) kann zu stickiger Luft und zum Beschlagen der Scheiben führen. Ein längerer Betrieb in diesem Modus ist nicht zu empfehlen.

AUTO-Taste auf der Blende

AUTO-Taste auf dem Touchscreen

Taste "AUTO" (Automatik)

Stellen Sie die gewünschte Temperatur ein, und drücken Sie AUTO. Die gewünschte Temperatur wird durch automatische Anpassung der Gebläsedrehzahl und der Luftverteilung erreicht und gehalten. Der Automatikmodus wird aus Effizienzgründen dringend empfohlen. Sie können diese Taste auf dem Touchscreen drücken und loslassen, oder Sie drücken die Taste auf der Blende, um den Automatikmodus einzuschalten. Die Kontrollleuchte leuchtet auf, wenn AUTO eingeschaltet ist. Mit dieser Funktion wird das System zwischen dem manuellen Modus und dem Automatikmodus umgeschaltet.

Weitere Informationen finden Sie im Kapitel "Automatischer Betrieb".

Taste "Front Defrost" (Entfrosten vorn)

Drücken Sie kurz die Taste zum Entfrosten vorn auf dem Touchscreen, oder drücken Sie kurz die Taste auf der Blende, um die Einstellung für die Luftverteilung zum Entfroster-Modus zu ändern. Die Anzeige für die vordere Entfrostung leuchtet auf, wenn die Funktion für die vordere Entfrostung eingeschaltet ist. Die Luft strömt aus den Ausströmern der Frontscheibe und den Ausströmern für die Seitenfenster. Die Gebläsestufe wird evtl. erhöht, wenn die Taste "Defrost" (Entfrosten) berührt wird. Nutzen Sie den Entfroster-Modus mit maximaler Gebläsestufe und Temperatureinstellungen für optimales Entfrosten und die optimale Beschlagentfernung von Frontscheibe und Seitenfenster.

Wenn die Taste "Front Defrost" (Entfrosten vorn) betätigt wird, wechselt die Klimaregelung in die letzte gewählte Einstellung.

Taste "Rear Defrost" (Heckscheibenheizung)

Drücken Sie kurz die Taste für die Heckscheibenheizung auf dem Touchscreen, oder drücken Sie kurz die Taste auf der Blende, um die Heckscheibenheizung und die beheizten Außenspiegel (je nach Ausstattung) einzuschalten.

Bei eingeschalteter Heckscheibenheizung leuchtet eine Kontrollleuchte auf. Die Heckscheibenheizung schaltet sich automatisch nach 15 Minuten ab.

Pfeiltasten für Fahrer- und Beifahrertemperatur

Gestattet dem Fahrer und Beifahrer eine unabhängige Temperaturregelung. Drücken Sie für wärmere Temperatureinstellungen die rote Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Temperaturbalken in Richtung der Taste mit dem roten Pfeil. Drücken Sie für kältere Temperatureinstellungen die blaue Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Temperaturbalken in Richtung der Taste mit dem blauen Pfeil.

SYNC-Taste

Drücken Sie die SYNC-Taste auf dem Touchscreen, um die SYNC-Funktion ein- und auszuschalten. Die Kontrollleuchte leuchtet auf, wenn SYNC eingeschaltet ist. Mit der SYNC-Funktion wird die Temperatureinstellung des Beifahrerbereichs mit der Temperatureinstellung des Fahrerbereichs synchronisiert. Wird die Temperatureinstellung des Beifahrerbereichs im SYNC-Modus geändert, wird diese Funktion automatisch abgebrochen.

HINWEIS: Die Taste SYNC (Synchronisieren) ist nur auf dem Touchscreen verfügbar.

Gebläseknopf auf Blende

Gebläsetasten auf Touchscreen

Gebläseregelung

Mit der Gebläseregelung wird der Luftdurchsatz der Anlage geregelt. Das Gebläse ist siebenstufig. Die Gebläsestufen können entweder mit dem Gebläseregler auf der Frontplatte oder den Schaltflächen auf dem Touchscreen ausgewählt werden.

• Blende: Die Gebläsedrehzahl nimmt zu, wenn der Gebläseregler nach rechts aus der niedrigsten Stufe gedreht wird. Die Gebläsedrehzahl nimmt ab, wenn der Gebläseregler nach links gedreht wird.
• Touchscreen: Mit dem kleinen Gebläsesymbol verringern Sie die Gebläsestufe, und mit dem großen Gebläsesymbol erhöhen Sie die Gebläsestufe. Die Gebläsestufe kann auch durch Berühren der Gebläseleiste zwischen den Gebläsesymbolen gewählt werden.

Luftverteilungsregelung

Wählen Sie eine der Modustasten auf dem Touchscreen aus, oder drücken Sie die Modustaste auf der Blende, um die Luftstromverteilung anzupassen. Der Luftverteilungsmodus kann so eingestellt werden, dass Luft aus den Ausströmern der Instrumententafel, Ausströmern im Fußraum und den Entfrosterdüsen kommt.

Die Einstellungen lauten wie folgt:

Panel-Modus (Instrumententafel)

Panel-Modus (Instrumententafel)

Hier strömt die Luft aus den Ausströmern in der Instrumententafel. Diese Ausströmer können einzeln in der Richtung des Luftstroms verstellt werden. Die Ausströmerlamellen der mittleren und äußeren Luftausströmer können nach oben und unten oder seitlich bewegt werden, um den Luftstrom von diesen Auslässen zu regeln. Unter den Ausströmerlamellen befindet sich ein Rad zum Ausschalten oder Einstellen des Luftstroms aus diesen Ausströmern.

Bi-Level-Modus (zwei Ebenen)

Bi-Level-Modus (zwei Ebenen)

Die Luft strömt aus den Ausströmern in der Instrumententafel und im Fußraum aus. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.

HINWEIS: Im Bi-Level-Modus strömt bei entsprechenden Bedingungen kühlere Luft aus den Ausströmern an der Instrumententafel und wärmere Luft aus den Ausströmern im Fußraum.

Fußraum-Modus

Fußraum-Modus

Die Luft kommt aus den Ausströmern am Boden. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.

Gemischter Modus

Gemischter Modus

Hier wird die Luft durch die Ausströmer im Fußraum, die Entfrosterdüsen und die Ausströmer für die Seitenfenster geleitet. Diese Einstellung ist optimal für kaltes oder verschneites Wetter, bei dem die Frontscheibe extra beheizt werden muss. Diese Einstellung bietet gleichbleibenden Komfort und reduziert die Feuchtigkeit an der Frontscheibe.

OFF-Taste (Aus) auf Blende

OFF-Taste (Aus) auf Touchscreen

OFF-Taste (Aus) Klimaregelung

Drücken Sie kurz die OFF-Taste (Aus) auf dem Touchscreen, oder drücken Sie die Taste auf der Blende, um die Klimaregelung ein- oder auszuschalten.

Funktionen der Klimaregelung

A/C (Klimaanlage)

Die Taste "A/C" (Klimaanlage) ermöglicht es dem Fahrer, die Klimaanlage manuell einoder auszuschalten. Nach dem Einschalten der Klimaanlage strömt kühle, trockene Luft aus den Ausströmern in den Fahrgastraum.

Um den Kraftstoffverbrauch zu senken, berühren Sie die Taste "A/C" (Klimaanlage), um diese auszuschalten, und stellen Sie manuell das Gebläse und die Luftverteilungseinstellungen ein. Achten Sie auch darauf, dass Sie nur den Instrumententafel-, Zwei-Ebenen- oder den Fußraum-Modus auswählen.

HINWEIS:

• Wenn sich das System bei manueller Klimaregelung im Modus "Entfroster/ Fußraum", "Fußraum" oder "Entfroster" befindet, kann die Klimaanlage ausgeschaltet werden; jedoch sollte die Klimaanlage eingeschaltet bleiben, um ein Beschlagen der Scheiben zu verhindern.
• Wählen Sie den Entfroster-Modus, und erhöhen Sie die Gebläsedrehzahl nach Bedarf, wenn die Frontscheibe oder die Seitenscheiben beschlagen.
• Erscheint Ihre Klimaanlagenleistung niedriger als erwartet, prüfen Sie die Vorderseite des Klimaanlagenverdampfers, der sich vor dem Kühler befindet, ob sich dort Schmutz oder Insekten angesammelt haben. Entfernen Sie Verschmutzungen auf der Vorderseite des Kühlers und in den Kondensatorlamellen mit einem sanften Wasserstrahl.

MAX A/C

Über die Taste "MAX A/C" (Maximale Kühlung) wird die maximale Kühlungsleistung eingestellt.

Durch kurzes Berühren dieser Taste können Sie zwischen "MAX A/C" (Maximale Kühlung) und Voreinstellungen umschalten.

Die Taste leuchtet auf, wenn "MAX A/C" (Maximale Kühlung) eingeschaltet ist.

In "MAX A/C" (Maximale Kühlung) können die Gebläsestufe und Moduseinstellung an die gewünschten Einstellungen angepasst werden. Wenn die Tasten für andere Einstellungen berührt werden, wird der Betrieb von "MAX A/C" (Maximale Kühlung) auf die gewählte Einstellung umgeschaltet, und die "MAX A/C"-Kontrollleuchte erlischt.

Umluftbetrieb

Bei kaltem Wetter kann der Umluftbetrieb zu starkem Beschlagen der Scheiben führen.

Der Umluftbetrieb ist unter Umständen nicht verfügbar (Schaltfläche auf dem Touchscreen grau ausgeblendet), wenn die Innenseite der Frontscheibe beschlagen könnte.

Automatische Temperaturregelung (Klimaautomatik) - je nach Ausstattung

Automatischer Betrieb

1. Drücken Sie die AUTO-Taste auf der Frontplatte oder die AUTO-Schaltfläche auf dem Touchscreen auf dem Bedienfeld für die automatische Klimaregelung.

2. Stellen Sie anschließend die Temperatur, die das System einhalten soll, mit den Tasten oder Softkeys für die Temperaturregelung auf der Fahrer- und der Beifahrerseite ein. Sobald die gewünschte Temperatur angezeigt wird, behält das System automatisch diese Komfortstufe bei.

3. Wenn das System auf Ihre Komfortstufe eingestellt ist, müssen die Einstellungen nicht geändert werden. Das System erreicht im Automatikbetrieb den höchsten Wirkungsgrad.

HINWEIS:

• Es ist nicht notwendig, die Temperatureinstellungen für kalte oder aufgewärmte Fahrzeuge zu verändern. Das System stellt automatisch Temperatur, Modus und Gebläsestufe so ein, dass der Komfort so schnell wie möglich erreicht wird.
• Die Temperatur kann in US- oder metrischen Einheiten angezeigt werden; der Kunde kann die Einstellung von US- oder metrischen Einheiten dabei selbst vornehmen. Weitere Informationen finden Sie unter "Uconnect-Einstellungen" in "Multimedia" in der Bedienungsanleitung.

Für die höchstmögliche Temperatur in der automatischen Betriebsart bleibt das Gebläse während eines Kaltstarts in der niedrigsten Stufe, bis sich der Motor ausreichend erwärmt hat. Die Geschwindigkeit des Gebläses wird erhöht und geht in den automatischen Modus über.

Manuelle Betriebsumgehung

Dieses System bietet eine vollständige Funktionsliste manueller Umgehungen. Das Symbol AUTO im vorderen ATC-Display erlischt, wenn das System im manuellen Modus betrieben wird.

Bedienhinweise

Sommerbetrieb

Das Motorkühlsystem in einem Fahrzeug muss mit hochwertigem Frostschutzmittel gegen Korrosion und Überhitzung des Motors geschützt werden. OAT-Kühlmittel (das MS.90032 erfüllt) wird empfohlen.

Winterbetrieb

Für eine optimale Heiz- und Defrosterleistung stellen Sie sicher, dass das Motorkühlsystem korrekt funktioniert und die richtige Menge, Art und Konzentration von Kühlmittel verwendet wird. Die Nutzung des Umluftbetriebs während der Wintermonate ist nicht zu empfehlen, da dies zum Beschlagen der Scheiben führt.

Längere Standzeit/Stilllegung

Bevor Sie Ihr Fahrzeug für zwei Wochen oder länger nicht verwenden, z. B. weil Sie in Urlaub fliegen, lassen Sie die Klimaanlage im Leerlauf etwa fünf Minuten bei Frischluftgebläseeinstellung auf höchster Stufe laufen. Dies gewährleistet eine adäquate Systemschmierung, um möglichen Kompressorschäden beim Neustart des Systems vorzubeugen.

Beschlagen der Scheiben

Bei Nieselregen, sowie bei mildem und/oder feuchtem Wetter neigen die Fahrzeugscheiben dazu, zu beschlagen. Um den Beschlag der Scheiben zu entfernen, wählen Sie den Defroster- oder Mix-Modus und erhöhen Sie die vordere Gebläsedrehzahl.

Verwenden Sie den Umluftbetrieb ohne Klimaanlage nicht für längere Zeit, da dies zum Beschlagen der Scheiben führen kann.

VORSICHT! Die Nichtbeachtung dieser Anweisungen kann zu Beschädigung der Heizelemente führen:

• Gehen Sie beim Reinigen der Innenseite der Heckscheibe behutsam vor.

  Verwenden Sie zum Säubern der Innenseite der Heckscheibe keine aggressiven Scheibenreiniger. Bewegen Sie ein mit einer milden Reinigungslösung getränktes weiches Tuch parallel zu den Heizelementen auf der Scheibe.

  Aufkleber lassen sich nach Einweichen mit warmem Wasser entfernen.

• Verwenden Sie zum Säubern der Innenseite der Heckscheibe keine Schaber, scharfen Gegenstände oder aggressive Scheibenreiniger.
• In unmittelbarer Nähe der Heckscheibe sollten sich keine Gegenstände befinden.

Frischlufteinlass

Stellen Sie sicher, dass der Lufteinlass, der sich direkt vor der Windschutzscheibe befindet, frei ist und nicht zum Beispiel von Blättern verstopft ist. Blätter, die sich im Lufteinlass angesammelt haben, können den Luftstrom behindern, und falls sie in den Ansaugluftsammler gelangen, den Wasserablauf verstopfen. Stellen Sie in den Wintermonaten sicher, dass der Lufteinlass frei von Eis, Matsch und Schnee ist.

Innenraum-Luftfilter

Das Klimaregelungssystem filtert Staub und Pollen aus der Luft. Wenden Sie sich bezüglich der Wartung des Innenraum-Luftfilters an einen Vertragshändler, um den Filter bei Bedarf austauschen zu lassen.

Elektrische Fensterheber - je nach Ausstattung

Die Fensterheberschalter befinden sich auf der Instrumententafel unter der Klimaregelung.

Zum Öffnen des Fensters drücken Sie den Schalter nach unten, zum Schließen des Fensters drücken Sie ihn nach oben.

Der linke obere Schalter steuert das linke vordere Fenster, und der rechte obere Schalter steuert das rechte vordere Fenster.

WARNUNG! Lassen Sie Kinder niemals unbeaufsichtigt in einem Fahrzeug und lassen Sie Kinder nicht mit elektrischen Fensterhebern spielen. Lassen Sie das Schlüssel-Griffstück nicht im Fahrzeug oder in der Nähe des Fahrzeugs oder für Kinder zugänglich liegen.

Fahrzeuginsassen, insbesondere unbeaufsichtigte Kinder, können bei Betätigung der Fensterheberschalter durch die Fenster eingeklemmt werden. Dies kann zu schweren oder tödlichen Verletzungen führen.

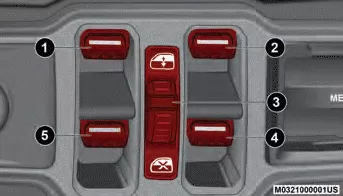

Fensterheberschalter

1. Fahrerseite vorderer Fensterheberschalter
2. Beifahrerseite vorderer Fensterheberschalter
3. Fensterheber-Sperrschalter
4. Beifahrerseite hinterer Fensterheberschalter
5. Fahrerseite hinterer Fensterheberschalter

HINWEIS: Die Fensterheberschalter bleiben bis zu 10 Minuten nach dem Drehen der Zündung auf OFF (Aus) aktiv. Durch das Öffnen einer Vordertür wird diese Funktion deaktiviert.

Viertürer-Modelle

Der linke untere Schalter steuert das linke hintere Beifahrerfenster, und der rechte untere Schalter steuert das rechte hintere Beifahrerfenster.

HINWEIS: Es gibt Fensterheberschalter an der Rückseite der Mittelkonsole für die hinteren Fenster im Viertürer-Modell.

Automatische Absenkfunktion

Die Fensterheberschalter an der Fahrertür und an der Beifahrertür haben eine automatische Absenkfunktion. Drücken Sie den Fensterheberschalter kurze Zeit nach unten, und lassen Sie ihn wieder los, woraufhin die Scheibe automatisch abgesenkt wird.

Soll das Fenster nur teilweise geöffnet werden, drücken Sie den Schalter nur kurz nach unten, und lassen Sie ihn los, wenn die Scheibe anhalten soll.

Wenn das Fenster bei automatischer Absenkung nicht vollständig abgesenkt werden soll, drücken Sie den Schalter kurz nach oben.

WARNUNG! Wenn das Fenster fast vollständig geschlossen ist, besteht kein Einklemmschutz mehr. Vor dem Schließen sicherstellen, dass das Fenster frei von jeglichen Gegenständen ist.

Windturbulenzen

Windturbulenzen lassen sich als Druckempfinden auf den Ohren oder als ein hubschrauberähnliches Geräusch in den Ohren beschreiben. Im Fahrzeug können Windturbulenzen auftreten, wenn ein Fenster in einer bestimmten Stellung geöffnet oder teilweise geöffnet ist. Dies ist normal und kann durch Ändern der Fensteröffnung verringert werden.
