Jeep Wrangler > Informationen zum abnehmbaren Verdeck

Kennenlernen Ihres Fahrzeugs / Informationen zum abnehmbaren Verdeck

Für Ihren Komfort gehört ein Werkzeugsatz zum Lieferumfang Ihres Fahrzeugs, der sich in der Mittelkonsole befindet. Dieser Satz enthält die erforderlichen Werkzeuge für die in den folgenden Abschnitten beschriebenen Tätigkeiten. Alle Teile passen für einfache Benutzung in die Ratsche.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

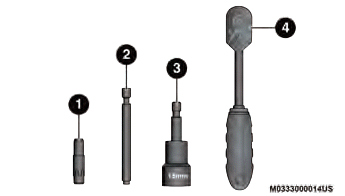

Bereitgestellte Werkzeuge

  1. T50-Torx-Schraubendreher
  2. T40-Torx-Schraubendreher
  3. 15-mm-Buchse
  4. Ratsche

Die vollständigen Bedienerinformationen finden Sie in der Bedienungsanleitung.

Faltverdeck - Zweitürer- und Viertürer-Modelle

Absenken des Faltverdecks

Befolgen Sie diese einfachen Schritte zum Absenken des Faltverdecks:

1. Öffnen Sie die Heckklappe, und entfernen Sie den Heckklappenbügel von der Unterseite der Heckscheibe von rechts nach links. Bewahren Sie ihn an einem sicheren Platz auf. Entfernen Sie die Heckscheibe, indem Sie diese nach links schieben und dabei gerade halten.

2. Drücken Sie unten auf den hinteren Fenstersäulen nach außen, um sie aus ihren Befestigungslaschen zu lösen.

3. Lösen Sie die Klettverschlussgurte an der oberen vorderen Ecke jedes hinteren Seitenfensters.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

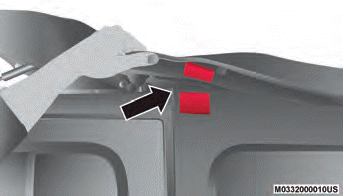

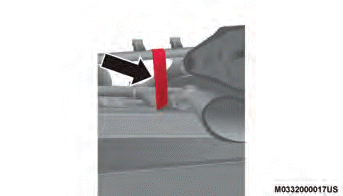

Position der Klettverschlussgurte

4. Entfernen Sie beide Seitenfenster, und belassen Sie dabei die Kunststoffhalterungen entlang der oberen Ebene.

Bewahren Sie sie in der Faltverdeck- Fenstertasche oder an einem sicheren Ort auf.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

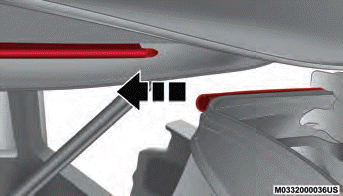

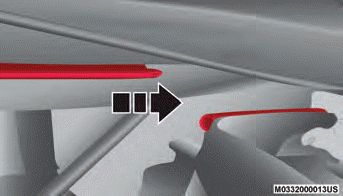

Obere Halterungen der Seitenfenster

5. Klappen Sie die Sonnenblenden innerhalb des Fahrzeugs gegen die Windschutzscheibe, und lösen Sie die Dachteilverriegelungen über den Sonnenblenden. Achten Sie darauf, dass der Haken vollständig aus der Öse gelöst ist.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

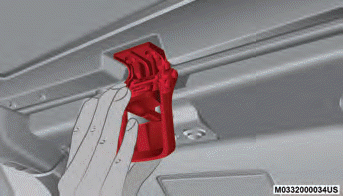

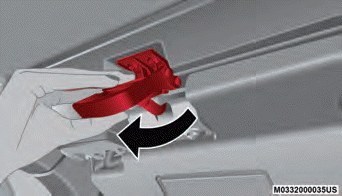

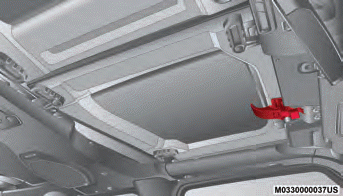

Dachteilverriegelung lösen

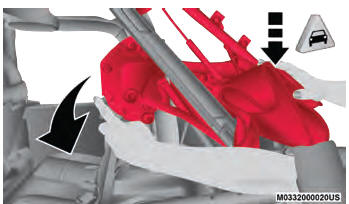

6. Heben Sie außerhalb des Fahrzeugs die Vorderseite des Faltverdecks an, und falten Sie es in die Sunrider-Position.

HINWEIS: Wenn Sie das Faltverdeck in der Sunrider-Position lassen, befestigen Sie das Verdeck mit den beiden beiliegenden Klettverschlussgurten in der Mittelkonsole.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck
Sunrider-Gurte in Position

7. Ziehen Sie die Sunrider-Verriegelung, die sich unter dem letzten Querträger des Faltverdecks befindet.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

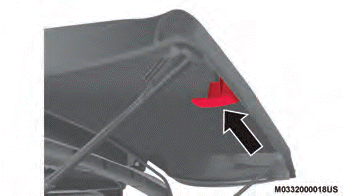

Lage der Sunrider-Verriegelung

8. Lassen Sie das Faltverdeck in den Führungen frei nach hinten in die Ruheposition fahren.

VORSICHT! Die Nichtbeachtung der folgenden Schritte kann zu Schäden am Faltverdeck oder am Fahrzeug führen.

9. Drücken Sie leicht auf das zusammengeklappte Faltverdeck, und schieben Sie den Verriegelungshebel auf den Lift Assist-Mechanismen auf linken und rechten Seite in die Stellung LOCK (Verriegeln).


Stellung LOCK (Verriegeln)

10.Sobald sich der Verriegelungshebel in der Stellung LOCK (Verriegeln) befindet, drücken Sie es auf jeder Seite des zusammengeklappten Faltverdecks nach unten, um sicherzustellen, dass es sicher befestigt ist. Ein deutliches "Klick" kann zu hören sein.

HINWEIS: Befestigen Sie das Verdeck mit den beiden beiliegenden Klettverschlussgurten in der Mittelkonsole.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

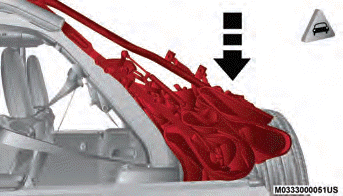

Nach unten drücken, um eine verriegelte Position sicherzustellen

Anheben des Faltverdecks

Befolgen Sie diese einfachen Schritte zum Anheben des Faltverdecks:

1. Entfernen Sie aus der vollständig abgesenkten Stellung die Bänder, wenn sie zuvor befestigt wurden.

2. Drücken Sie auf das zusammengeklappte Faltverdeck, und schieben Sie den Verriegelungshebel auf den Lift Assist-Mechanismen auf der linken und rechten Seite in die Stellung UNLOCK (Entriegeln).

3. Drücken Sie unter dem gefalteten Faltverdeck entlang der Führung nach oben und nach vorn, bis es mit einem hörbaren Klick in der Sunrider-Position einrastet.

4. Heben und drücken Sie das Faltverdeck mit dem Verbindungsstück zur Vorderseite des Fahrzeugs, und führen Sie das Verdeck in die geschlossene Position.

5. Ziehen Sie den Griff auf der Dachteilverriegelung im Innern des Fahrzeugs nach unten, um den Haken einzurasten.

Ziehen Sie dann den Griff wieder nach oben, und drücken Sie die Schlosszunge zusammen, wodurch die Verriegelung einrastet. Wiederholen Sie dies auf der anderen Seite.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck
Schlosszunge zusammendrücken und Griff nach oben ziehen

6. Montieren Sie die Seitenfenster, und halten Sie dabei die oberen Kunststoffhalterungen gerade.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck
Obere Halterungen der Seitenfenster

7. Legen Sie die Oberseite der Seitenfenstersäulen (hintere Ecke) in die oberen Abdeckung, und setzen Sie die untere Befestigungslasche in den Clip ein.

VORSICHT! Die Nichtbeachtung der Schritte zur Installation des Seitenfensters kann zu Schäden am Faltverdeck oder am Fahrzeug führen.

8. Lassen Sie die Halterungen an der Vorderseite der Fenster einrasten und stellen Sie sicher, dass sie vollständig eingerastet sind, gefolgt von den Halterungen an der Unterseite der Fenster.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

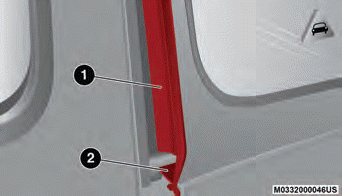

Seitenfensterhalterungen vollständig einrasten lassen

  1. Halterung an der Vorderseite des Seitenfensters
  2. Halterung am unteren Rand des Seitenfensters

HINWEIS: Es ist wichtig, dass die Halterungen vollständig eingerastet sind, bevor die Fahrt mit dem Fahrzeug fortgesetzt wird.

9. Sichern Sie die Klettverschlussgurte an der oberen vorderen Ecke jedes hinteren Seitenfensters, indem Sie sie fest drücken.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

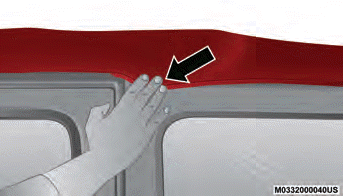

Sichern Sie die Klettverschlussgurte gut

10.Montieren Sie die Heckscheibe entlang der Oberseite, gefolgt vom Heckklappenbügel in die Unterseite der Heckscheibe.

HINWEIS: Achten Sie beim Wiedereinbau der Heckscheibe darauf, dass die Halterungen auf der rechten Seite der Heckscheibe gefolgt von der linken Seite befestigt werden.

Freedom Top und Hardtop

Entfernen der Freedom Top-Elemente

HINWEIS: Die linke Seitenabdeckung muss vor der rechten Seitenabdeckung entfernt werden.

1. Klappen Sie die Sonnenblende nach unten gegen die Windschutzscheibe.

2. Drehen Sie die drei L-förmigen Arretierungen auf der Verkleidung auf der linken Seite (eine vorne, eine hinten und eine außen), um sie vom Dach zu entriegeln.

3. Entriegeln Sie die Dachelement-Verriegelung an der Oberseite der Frontscheibe auf der linken Seite.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

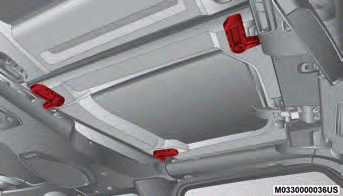

L-förmige Verriegelungen linke Seitenverkleidung

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck
Dach-Verriegelungen linke Seite

4. Entfernen Sie die linke Seitenabdeckung.

5. Wiederholen Sie die oben beschriebenen Schritte, um die Verkleidung auf der rechten Seite zu entfernen.

HINWEIS: Zu Fahrzeugen mit einem Freedom Top gehört ein Freedom Top-Aufbewahrungsbeutel, in dem Sie die Freedom Top-Elemente lagern können.

Wiedereinbau der Freedom Top-Elemente

Befolgen Sie die Anweisungen zum Ausbau in umgekehrter Reihenfolge, inkl. Austausch der Verkleidung auf der linkenvorder Verkleidung auf der rechten Seite.

HINWEIS: Um Eindringen von Wasser zu vermeiden, müssen die Dichtungen und Freedom Top-Elemente vor dem Einbau frei von Staub und Schmutz sein.

Hardtop abnehmen

1. Entfernen Sie die beiden vorderen Elemente wie oben beschrieben.

2. Öffnen Sie beide Türen.

3. Entfernen Sie die Torx-Schraube mit dem bereitgestellten T50-Torx-Schraubendreher und der Ratsche auf jeder Seite, die das Hardtop an der B-Säule befestigt (oben an der Vordertür).

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

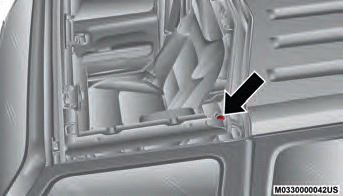

Lage der Torx-Schraube - linke Seite abgebildet

4. Entfernen Sie mit dem T50-Torx-Schraubendreher die sechs Torx-Schrauben, mit denen das Hardtop am Fahrzeug (innen entlang der Karosserieseite - drei Schrauben auf jeder Seite) befestigt ist.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

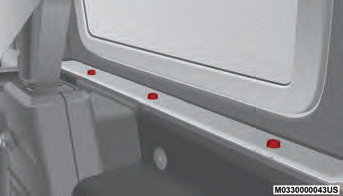

Lage der Torx-Schraube - rechte Seite abgebildet

5. Öffnen Sie die Heckklappe vollständig, damit ein Kontakt mit der Heckscheibe verhindert wird. Heben Sie die Heckscheibe hoch.

6. Suchen Sie den Kabelbaum und den Waschanlagenschlauch an der linken inneren Ecke des Fahrzeugs.

7. Trennen Sie den Kabelbaum mithilfe der Sperrklinke, gefolgt vom Waschanlagenschlauch, durch Drücken der Entriegelungstaste auf dem Schlauch.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

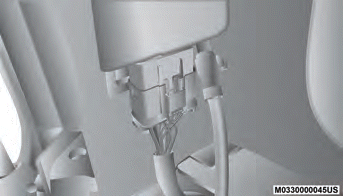

Lage von Kabelbaum und Waschanlagenschlauch

8. Senken Sie das hinteren Seitenfenster und schließen Sie die Heckklappe.

9. Entfernen Sie das Hardtop vom Fahrzeug.

Legen Sie das Hardtop auf einer weichen Fläche ab, um Schäden zu vermeiden.

HINWEIS:

  • Um das Hardtop zu installieren, folgen Sie den Anweisungen zum Ausbau in umgekehrter Reihenfolge.
  • Lassen Sie nach dem Einbau des Hardtops die Anzugsdrehmomente von einem Vertragshändler prüfen.

Die vollständigen Bedienerinformationen finden Sie in der Bedienungsanleitung.

VORSICHT!

  • Die vorderen Dachelemente müssen ordnungsgemäß positioniert werden, damit sie dicht sind. Bei einem falschen Einbau kann Wasser in den Fahrzeuginnenraum gelangen.
  • Die Hardtopeinheit muss korrekt ausgerichtet sein, um eine ordnungsgemäße Abdichtung sicherzustellen. Bei einem falschen Einbau kann Wasser in den Fahrzeuginnenraum gelangen.
  • Das Hardtop wurde nicht zum Tragen zusätzlicher Lasten, wie etwa Dachgepäckträger, Reserveräder, Baumaterialien, Jagd- oder Campingausrüstung bzw. Gepäck usw., konzipiert. Es wurde auch nicht als Strukturteil des Fahrzeugs entworfen und kann folglich keine zusätzlichen Lasten mit Ausnahme von Regen, Schnee usw. tragen.
  • Bewegen Sie das Fahrzeug erst, nachdem das Verdeck entweder ordnungsgemäß am Rahmen der Windschutzscheibe und der Karosserieseite befestigt oder vollständig entfernt wurde.
  • Zum Entfernen des Hardtops werden vier Erwachsene benötigt, einer an jeder Ecke. Bei Nichtbeachtung dieser Warnung kann das Hardtop beschädigt werden.

Doppelverdeck - je nach Ausstattung

Wenn Ihr Fahrzeug mit einem Doppelverdeck ausgestattet ist, wird das Faltverdecksystem in einem separaten Kasten bereitgestellt, der sich im hinteren Bereich des Fahrzeugs nur zum Transport befindet.

Wenn das Faltverdeck entfernt wird, stellen Sie sicher, dass die Lift Assist-Mechanismen auf beiden Seiten des zusammengeklappten Faltverdecks vor dem Ausbau in der Stellung LOCK (Verriegeln) sind und dass ein deutliches "Klick" von jedem der Mechanismen zu hören ist, wenn der erste Querträger heruntergedrückt wird.

Jeep Wrangler. Informationen Zum Abnehmbaren Verdeck

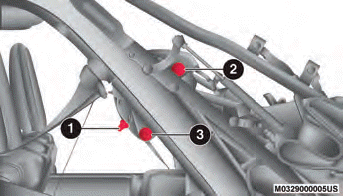

Lift Assist-Mechanismus

  1. Verriegelungsstellung
  2. T40-Torx-Schraube
  3. T40-Torx-Schraube

HINWEIS:

  • Faltverdeck und Hardtop sind unabhängig voneinander zu verwenden.
  • Wenn beide Verdecke gleichzeitig installiert werden, fallen daraus resultierende Schäden nicht unter die Fahrzeuggarantie.
  • Die vollständigen Bedienerinformationen finden Sie in der Bedienungsanleitung.
