▼ Glühlampen

Vorne

Typ A

1. Make-up-Spiegelleuchten
2. Vordere Deckenleuchten/vordere Kartenleseleuchten
3. Seitliche Blinkleuchten
4. Vordere Blinkleuchten, Begrenzungsleuchten
5. Tagfahrleuchten/Scheinwerfer (Abblendposition)
6. Scheinwerfer (Fern-/Abblendlicht)
7. Tagfahrleuchten
8. Scheinwerfer (Fernlicht)
9. Scheinwerfer (Breitfeld-Abblendlicht)

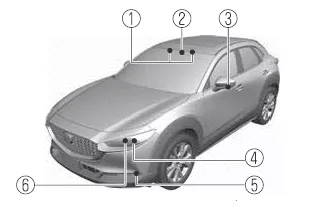

Typ B

1. Make-up-Spiegelleuchten
2. Vordere Deckenleuchten/vordere Kartenleseleuchten
3. Seitliche Blinkleuchten
4. Tagfahrleuchten
5. Vordere Blinkleuchten, Begrenzungsleuchten
6. Scheinwerfer (Fern-/Abblendlicht)

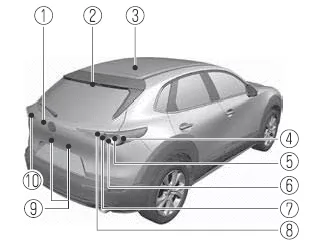

Hinten

1. Gepäckraumleuchte
2. Zusatzbremsleuchte
3. Hintere Kartenleseleuchte
4. Schlussleuchten*
5. Hintere Blinkleuchten
6. Brems-/Schlussleuchten
7. Schlussleuchten (Heckklappenseite)
8. Rückfahrscheinwerfer
9. Kennzeichenleuchten
10. Nebelschlussleuchte

VORSICHT

Beim Entfernen des Leuchtenglases oder der Leuchte darf der Schraubendreher die innere Klemme nicht berühren. Beim Berühren der Klemme mit einem Schraubendreher kann ein Kurzschluss verursacht werden.

HINWEIS

• Wenden Sie sich zum Auswechseln der Glühlampe an einen qualifizierten Fachmann (wir empfehlen einen autorisierten Mazda-Vertragshändler/ Servicepartner)
• Verwenden Sie den Schutz und die Verpackung der neuen Glühlampe zum Entsorgen der alten Glühlampe und bewahren Sie sie außerhalb der Reichweite von Kindern auf.
• Einzelheiten zu den Einbaupositionen der Innenleuchten finden Sie unter folgender Quelle:
  • Make-up-Spiegelleuchten Siehe "Make-up-Spiegel"
  • Vordere Deckenleuchten/vordere Kartenleseleuchten, hintere Deckenleuchten und Gepäckraumleuchte Siehe Innenleuchten

▼ Auswechseln der Glühlampen der Außenbeleuchtung

Die Außenbeleuchtung verfügt entweder über Glühlampen oder LEDs.

Nur die Lampe der Tagfahrleuchten/ Begrenzungsleuchten (Typ B) kann ausgetauscht werden.

LED

• Scheinwerfer
• Tagfahrleuchten (Typ A)
• Begrenzungsleuchten
• Vordere Blinkleuchten
• Seitliche Blinkleuchten
• Zusatzbremsleuchte
• Hintere Blinkleuchten
• Bremsleuchten
• Schlussleuchten
• Rückfahrscheinwerfer
• Nebelschlussleuchten
• Kennzeichenleuchten

Die LED-Leuchte kann nicht allein ersetzt werden, weil sie in einer Einheit eingebaut ist.

Die LED-Leuchte muss mit der ganzen Einheit ersetzt werden. Wenden Sie sich in diesem Fall an einen qualifizierten Fachmann (wir empfehlen einen autorisierten Mazda-Vertragshändler/ Servicepartner).

Glühlampe

Tagfahrleuchten (Typ B)

1. Kontrollieren Sie, ob die Zündung und der Scheinwerferschalter ausgeschaltet sind.

2. Falls die linke Glühlampe ausgetauscht wird, lassen Sie den Motor an, schlagen Sie das Lenkrad vollständig nach rechts ein und schalten Sie den Motor ab. Beim Ersetzen der rechten Glühlampe muss das Lenkrad nach links eingeschlagen werden.

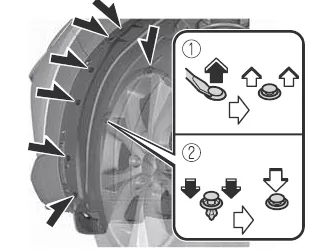

3. Ziehen Sie den mittleren Teil der Kunststoffhalter heraus und entfernen Sie die Halter.

1. Entfernen
2. Einbau

4. Ziehen Sie den mittleren Teil der Kunststoffhalter heraus und entfernen Sie die Halter.

1. Entfernen
2. Einbau

5. Entfernen Sie die Schraube und schlagen Sie den Staubschutz teilweise zurück.

6. Lösen Sie den Kabelbaum aus dem Klipp.

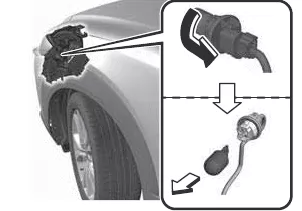

7. Drehen Sie die Fassung mit der Glühlampe zum Abnehmen nach links.

8. Lösen Sie die Glühlampe aus der Fassung.

9. Bauen Sie die neue Glühlampe in der umgekehrten Reihenfolge wieder ein.

▼ Auswechseln der Innenraumbeleuchtung

LED

• Vordere Deckenleuchten/vordere Kartenleseleuchten
• Hintere Deckenleuchte
• Make-up-Spiegelleuchten
• Gepäckraumleuchte

Die LED-Leuchte kann nicht allein ersetzt werden, weil sie in einer Einheit eingebaut ist.

Die LED-Leuchte muss mit der ganzen Einheit ersetzt werden. Wenden Sie sich in diesem Fall an einen qualifizierten Fachmann (wir empfehlen einen autorisierten Mazda-Vertragshändler/ Servicepartner).
